Монтажни възли за еднократна употреба

Възли за прехвърляне на течности, за еднократна употреба

Преглед

Възли за прехвърляне на течности, за еднократна употреба

WMArchitectTM Възлите за прехвърляне на течности за еднократна употреба оптимизират трансфера на течности между оборудването и етапите на процеса.

Нашият екип от специалисти е проектирал и стандартизирал гама от готови за използване възли, с проследими партиди на маркучите и компонентите. Те са изработени, предварително сглобени и опаковани в чисти помещения по ISO 14644-1 Class 7 на Watson-Marlow.

Готовите, стандартизирани възли използват различни формати на свързване и могат да се изберат от меню на валидирани компоненти.

Стандартните възли за трансфер на течности включват:

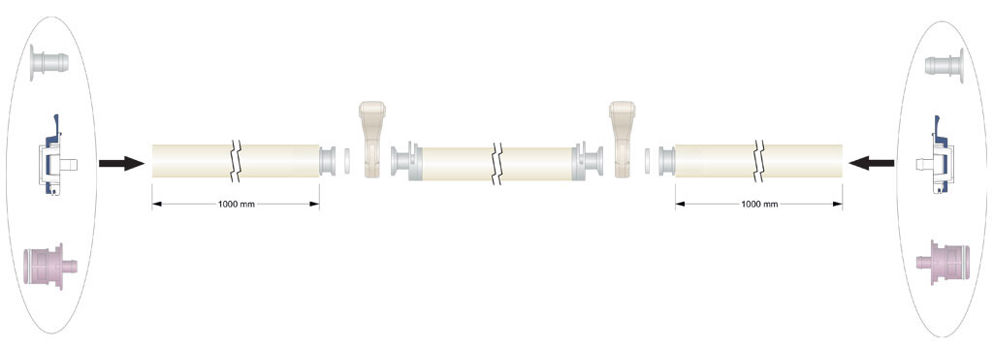

  • Разширени елементи Loadsure

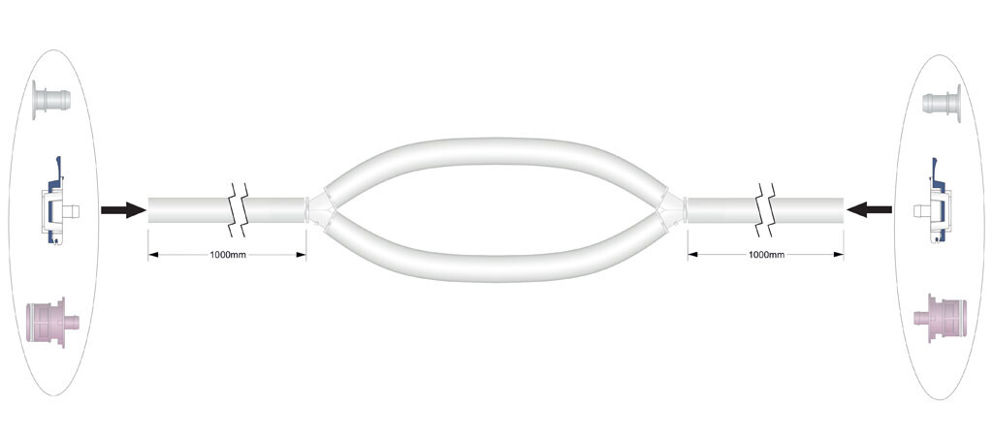

  • Разширени елементи Double-Y

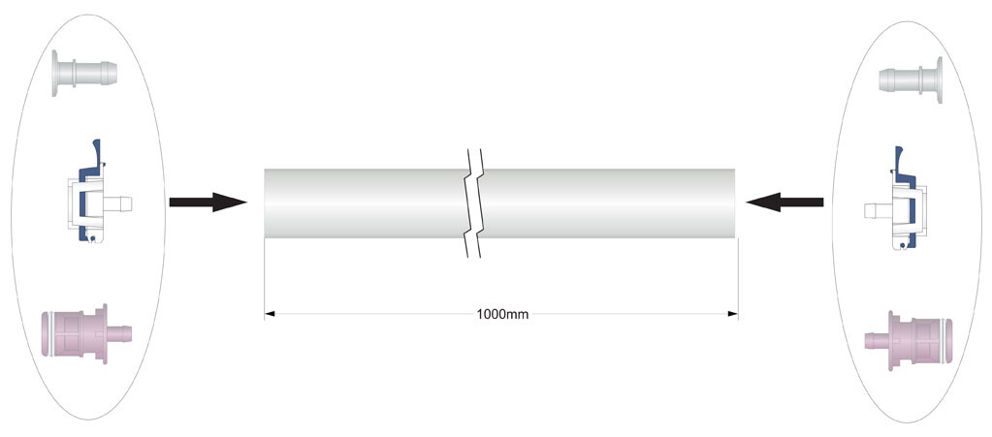

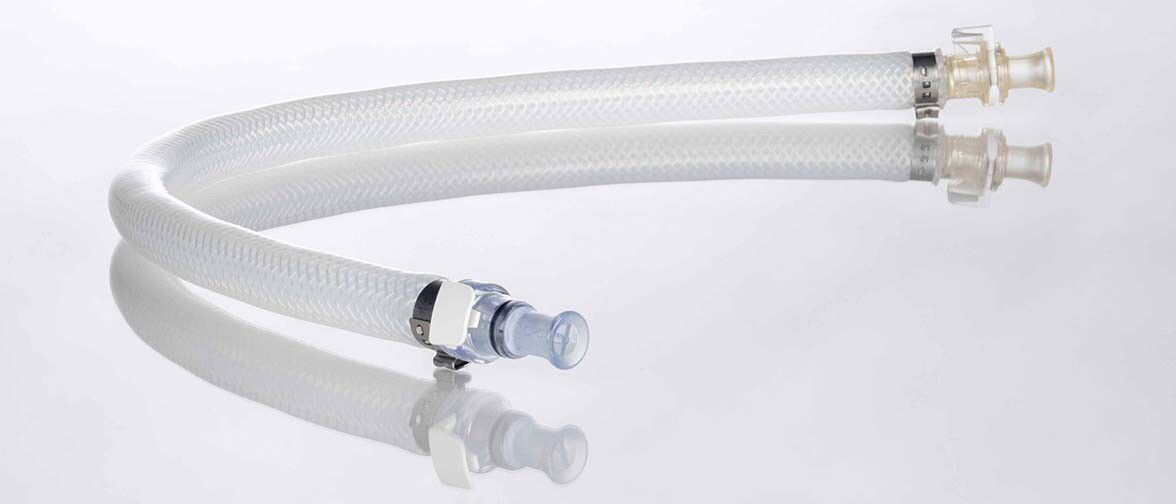

  • Комплекти тръбопроводи и маркучи

Възлите се предлагат с 10-6 SAL, две години срок на стерилност при съхранение, и тествани в съответствие с ANSI/AAMI/ISO 11137 VDмакс.25 методология.

Характеристики и предимства

  • Пълна проследяемост на продуктите
  • Голяма библиотека с компоненти, от които да се избира
  • Поддръжка на вътрешни протоколи и ръководства за валидиране, предоставяни по заявка
  • Стандартните конфигурации са на разположение със съкратени срокове на доставка
  • Стандартните конфигурации се продават по желание облъчени, необлъчени или стерилни.
  • Гъвкава интеграция с подход на отворена архитектура
  • Използвайте в съчетание с перисталтични помпи Watson-Marlow за комплексни решения за управление на течности
  • Сигурност на доставките с глобалната мрежа за производство и доставки на Watson-Marlow

Техническо резюме

Сертифициране и съответствиеADCF, ISO10993, USP <788>, USP <85>, USP клас VI
СтерилностНеоблъчени (при поискване ‑ облъчени или стерилни)

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

Споделяне

Спецификации

Технически спецификации

Комплекти тръбопроводи и маркучи за прехвърляне на течностиПрехвърляне на течности – удължени двойни Y-елементиПрехвърляне на течности – удължени елементи LoadSure
Сертифициране и съответствиеADCF, ISO10993, USP <788>, USP <85>, USP клас VI ADCF, ISO10993, USP <788>, USP <85>, USP клас VI ADCF, ISO10993, USP <788>, USP <85>, USP клас VI
ПроизводствоISO 14644-1 клас 7, ISO9001 ISO 14644-1 клас 7, ISO9001 ISO 14644-1 клас 7, ISO9001
СтерилностНеоблъчени (при поискване ‑ облъчени или стерилни) Необлъчени (при поискване ‑ облъчени или стерилни) Необлъчени (при поискване ‑ облъчени или стерилни)

Конструктивни материали

ТръбопроводSEBS, Силикон, Термопластичен еластомер
Материал на конектораPolysulfone (UDEL 1700), PVDF, Поликарбонат (PC), Полипропилен

Документация

Брошури

  1. WMArchitect Brochure (EN).pdf
    PDF - 931,3kb
  2. WMArchitect Technical Summary Booklet Issue 2 (EN).pdf
    PDF - 1,6mb

Спецификации

  1. Fluid Transfer Tubing and hose sets datasheet (BG).pdf
    PDF - 454,6kb
  2. Fluid Transfer - Extended Double-Y Elements datasheet (BG).pdf
    PDF - 400kb
  3. Fluid Transfer - Extended LoadSure Elements datasheet (BG).pdf
    PDF - 376kb

Видеа

Информация за поръчка

Информация за поръчка

Комплекти тръбопровод и маркуч за прехвърляне на течности продуктови кодове

Номер на част Наименование на частта (описание) Помпи Глава на помпата
33-0913-211112 Pumpsil комплект – 3,2x1,6 mm – дължина 0,3 m с TC-NON Серия 500 520R
33-0913-211113 Pumpsil комплект – 3,2x1,6 mm – дължина 0,3 m с MPC-NON Серия 500 520R
33-0913-211114 Pumpsil комплект – 3,2x1,6 mm – дължина 0,3 m с Aseptiquik-NON Серия 500 520R
33-0913-211122 Pumpsil комплект – 6,4x1,6 mm – дължина 0,3 m с TC-NON Само за прехвърляне
33-0913-211123 Pumpsil комплект – 6,4x1,6 mm – дължина 0,3 m с MPC-NON Само за прехвърляне
33-0913-211124 Pumpsil комплект – 6,4x1,6 mm – дължина 0,3 m с Aseptiquik-NON Само за прехвърляне
33-0913-211212 Pumpsil комплект – 3,2x1,6 mm – дължина 1 m с TC-NON Серия 500 520R
33-0913-211213 Pumpsil комплект – 3,2x1,6 mm – дължина 1 m с MPC-NON Серия 500 520R
33-0913-211214 Pumpsil комплект – 3,2x1,6 mm – дължина 1 m с Aseptiquik-NON Серия 500 520R
33-0913-211222 Pumpsil комплект – 6,4x1,6 mm – дължина 1 m с TC-NON Серия 500 520R
33-0913-211223 Pumpsil комплект – 6,4x1,6 mm – дължина 1 m с MPC-NON Серия 500 520R
33-0913-211224 Pumpsil комплект – 6,4x1,6 mm – дължина 1 m с Aseptiquik-NON Серия 500 520R
33-0913-211232 Pumpsil комплект – 9,6x3,2 mm – дължина 1 m с TC-NON Серия 600 620R
33-0913-211233 Pumpsil комплект – 9,6x3,2 mm – дължина 1 m с MPC-NON Серия 600 620R
33-0913-211234 Pumpsil комплект – 9,6x3,2 mm – дължина 1 m с Aseptiquik-NON Серия 600 620R
33-0913-211242 Pumpsil комплект – 12,7x3,2 mm – дължина 1 m с TC-NON Серия 600 620R
33-0913-211243 Pumpsil комплект – 12,7x3,2 mm – дължина 1 m с MPC-NON Серия 600 620R
33-0913-211244 Pumpsil комплект – 12,7x3,2 mm – дължина 1 m с Aseptiquik-NON Серия 600 620R
33-0913-211252 Pumpsil комплект – 19x4,8 mm – дължина 1 m с TC-NON Серия 700 720R
33-0913-211253 Pumpsil комплект – 19x4,8 mm – дължина 1 m с MPC-NON Серия 700 720R
33-0913-211254 Pumpsil комплект – 19x4,8 mm – дължина 1 m с Aseptiquik-NON Серия 700 720R
33-0913-211312 Pumpsil комплект – 3,2x1,6 mm – дължина 2,5 m с TC-NON Серия 500 520R
33-0913-211313 Pumpsil комплект – 3,2x1,6 mm – дължина 2,5 m с MPC-NON Серия 500 520R
33-0913-211314 Pumpsil комплект – 3,2x1,6 mm – дължина 2,5 m с Aseptiquik-NON Серия 500 520R
33-0913-211322 Pumpsil комплект – 6,4x1,6 mm – дължина 2,5 m с TC-NON Серия 500 520R
33-0913-211323 Pumpsil комплект – 6,4x1,6 mm – дължина 2,5 m с MPC-NON Серия 500 520R
33-0913-211324 Pumpsil комплект – 6,4x1,6 mm – дължина 2,5 m с Aseptiquik-NON Серия 500 520R
33-0913-211332 Pumpsil комплект – 9,6x3,2 mm – дължина 2,5 m с TC-NON Серия 600 620R
33-0913-211333 Pumpsil комплект – 9,6x3,2 mm – дължина 2,5 m с MPC-NON Серия 600 620R
33-0913-211334 Pumpsil комплект – 9,6x3,2 mm – дължина 2,5 m с Aseptiquik-NON Серия 600 620R
33-0913-211342 Pumpsil комплект – 12,7x3,2 mm – дължина 2,5 m с TC-NON Серия 600 620R
33-0913-211343 Pumpsil комплект – 12,7x3,2 mm – дължина 2,5 m с MPC-NON Серия 600 620R
33-0913-211344 Pumpsil комплект – 12,7x3,2 mm – дължина 2,5 m с Aseptiquik-NON Серия 600 620R
33-0913-211352 Pumpsil комплект – 19x4,8 mm – дължина 2,5 m с TC-NON Серия 700 720R
33-0913-211353 Pumpsil комплект – 19x4,8 mm – дължина 2,5 m с MPC-NON Серия 700 720R
33-0913-211354 Pumpsil комплект – 19x4,8 mm – дължина 2,5 m с Aseptiquik-NON Серия 700 720R
33-0913-211432 Pumpsil комплект – 9,6x3,2 mm – дължина 5 m с TC-NON Серия 600 620R
33-0913-211433 Pumpsil комплект – 9,6x3,2 mm – дължина 5 m с MPC-NON Серия 600 620R
33-0913-211434 Pumpsil комплект – 9,6x3,2 mm – дължина 5 m с Aseptiquik-NON Серия 600 620R
33-0913-211442 Pumpsil комплект – 12,7x3,2 mm – дължина 5 m с TC-NON Серия 600 620R
33-0913-211443 Pumpsil комплект – 12,7x3,2 mm – дължина 5 m с MPC-NON Серия 600 620R
33-0913-211444 Pumpsil комплект – 12,7x3,2 mm – дължина 5 m с Aseptiquik-NON Серия 600 620R
33-0913-211452 Pumpsil комплект – 19x4,8 mm – дължина 5 m с TC-NON Серия 700 720R
33-0913-211453 Pumpsil комплект – 19x4,8 mm – дължина 5 m с MPC-NON Серия 700 720R
33-0913-211454 Pumpsil комплект – 19x4,8 mm – дължина 5 m с Aseptiquik-NON Серия 700 720R
33-0933-211113 Bioprene комплект – 3,2x1,6 mm – дължина 0,3 m с MPC-NON Само за прехвърляне
33-0933-211114 Bioprene комплект – 3,2x1,6 mm – дължина 0,3 m с Aseptiquik-NON Само за прехвърляне
33-0933-211122 Bioprene комплект – 6,4x1,6 mm – дължина 0,3 m с TC-NON Само за прехвърляне
33-0933-211123 Bioprene комплект – 6,4x1,6 mm – дължина 0,3 m с MPC-NON Само за прехвърляне
33-0933-211124 Bioprene комплект – 6,4x1,6 mm – дължина 0,3 m с Aseptiquik-NON Само за прехвърляне
33-0933-211213 Bioprene комплект – 3,2x1,6 mm – дължина 1 m с MPC-NON Серия 500 520R
33-0933-211214 Bioprene комплект – 3,2x1,6 mm – дължина 1 m с Aseptiquik-NON Серия 500 520R
33-0933-211222 Bioprene комплект – 6,4x1,6 mm – дължина 1 m с TC-NON Серия 500 520R
33-0933-211223 Bioprene комплект – 6,4x1,6 mm – дължина 1 m с MPC-NON Серия 500 520R
33-0933-211224 Bioprene комплект – 6,4x1,6 mm – дължина 1 m с Aseptiquik-NON Серия 500 520R
33-0933-211232 Bioprene комплект – 9,6x3,2 mm – дължина 1 m с TC-NON Серия 600 620R
33-0933-211233 Bioprene комплект – 9,6x3,2 mm – дължина 1 m с MPC-NON Серия 600 620R
33-0933-211234 Bioprene комплект – 9,6x3,2 mm – дължина 1 m с Aseptiquik-NON Серия 600 620R
33-0933-211242 Bioprene комплект – 12,7x3,2 mm – дължина 1 m с TC-NON Серия 600 620R
33-0933-211243 Bioprene комплект – 12,7x3,2 mm – дължина 1 m с MPC-NON Серия 600 620R
33-0933-211244 Bioprene комплект – 12,7x3,2 mm – дължина 1 m с Aseptiquik-NON Серия 600 620R
33-0933-211252 Bioprene комплект – 19x4,8 mm – дължина 1 m с TC-NON Серия 700 720R
33-0933-211253 Bioprene комплект – 19x4,8 mm – дължина 1 m с MPC-NON Серия 700 720R
33-0933-211254 Bioprene комплект – 19x4,8 mm – дължина 1 m с Aseptiquik-NON Серия 700 720R
33-0933-211313 Bioprene комплект – 3,2x1,6 mm – дължина 2,5 m с MPC-NON Серия 500 520R
33-0933-211314 Bioprene комплект – 3,2x1,6 mm – дължина 2,5 m с Aseptiquik-NON Серия 500 520R
33-0933-211322 Bioprene комплект – 6,4x1,6 mm – дължина 2,5 m с TC-NON Серия 500 520R
33-0933-211323 Bioprene комплект – 6,4x1,6 mm – дължина 2,5 m с MPC-NON Серия 500 520R
33-0933-211324 Bioprene комплект – 6,4x1,6 mm – дължина 2,5 m с Aseptiquik-NON Серия 500 520R
33-0933-211332 Bioprene комплект – 9,6x3,2 mm – дължина 2,5 m с TC-NON Серия 600 620R
33-0933-211333 Bioprene комплект – 9,6x3,2 mm – дължина 2,5 m с MPC-NON Серия 600 620R
33-0933-211334 Bioprene комплект – 9,6x3,2 mm – дължина 2,5 m с Aseptiquik-NON Серия 600 620R
33-0933-211342 Bioprene комплект – 12,7x3,2 mm – дължина 2,5 m с TC-NON Серия 600 620R
33-0933-211343 Bioprene комплект – 12,7x3,2 mm – дължина 2,5 m с MPC-NON Серия 600 620R
33-0933-211344 Bioprene комплект – 12,7x3,2 mm – дължина 2,5 m с Aseptiquik-NON Серия 600 620R
33-0933-211352 Bioprene комплект – 19x4,8 mm – дължина 2,5 m с TC-NON Серия 700 720R
33-0933-211353 Bioprene комплект – 19x4,8 mm – дължина 2,5 m с MPC-NON Серия 700 720R
33-0933-211354 Bioprene комплект – 19x4,8 mm – дължина 2,5 m с Aseptiquik-NON Серия 700 720R
33-0933-211432 Bioprene комплект – 9,6x3,2 mm – дължина 5 m с TC-NON Серия 600 620R
33-0933-211433 Bioprene комплект – 9,6x3,2 mm – дължина 5 m с MPC-NON Серия 600 620R
33-0933-211434 Bioprene комплект – 9,6x3,2 mm – дължина 5 m с Aseptiquik-NON Серия 600 620R
33-0933-211442 Bioprene комплект – 12,7x3,2 mm – дължина 5 m с TC-NON Серия 600 620R
33-0933-211443 Bioprene комплект – 12,7x3,2 mm – дължина 5 m с MPC-NON Серия 600 620R
33-0933-211444 Bioprene комплект – 12,7x3,2 mm – дължина 5 m с Aseptiquik-NON Серия 600 620R
33-0933-211452 Bioprene комплект – 19x4,8 mm – дължина 5 m с TC-NON Серия 700 720R
33-0933-211453 Bioprene комплект – 19x4,8 mm – дължина 5 m с MPC-NON Серия 700 720R
33-0933-211454 Bioprene комплект – 19x4,8 mm – дължина 5 m с Aseptiquik-NON Серия 700 720R
33-0942-211112 Pureweld комплект – 3,2x1,6 mm – дължина 0,3 m с TC-NON Само за прехвърляне
33-0942-211113 Pureweld комплект – 3,2x1,6 mm – дължина 0,3 m с MPC-NON Само за прехвърляне
33-0942-211114 Pureweld комплект – 3,2x1,6 mm – дължина 0,3 m с Aseptiquik-NON Само за прехвърляне
33-0942-211122 Pureweld комплект – 6,4x1,6 mm – дължина 0,3 m с TC-NON Само за прехвърляне
33-0942-211123 Pureweld комплект – 6,4x1,6 mm – дължина 0,3 m с MPC-NON Само за прехвърляне
33-0942-211124 Pureweld комплект – 6,4x1,6 mm – дължина 0,3 m с Aseptiquik-NON Само за прехвърляне
33-0942-211212 Pureweld комплект – 3,2x1,6 mm – дължина 1 m с TC-NON Серия 500 520R
33-0942-211213 Pureweld комплект – 3,2x1,6 mm – дължина 1 m с MPC-NON Серия 500 520R
33-0942-211214 Pureweld комплект – 3,2x1,6 mm – дължина 1 m с Aseptiquik-NON Серия 500 520R
33-0942-211222 Pureweld комплект – 6,4x1,6 mm – дължина 1 m с TC-NON Серия 500 520R
33-0942-211223 Pureweld комплект – 6,4x1,6 mm – дължина 1 m с MPC-NON Серия 500 520R
33-0942-211224 Pureweld комплект – 6,4x1,6 mm – дължина 1 m с Aseptiquik-NON Серия 500 520R
33-0942-211232 Pureweld комплект – 9,6x3,2 mm – дължина 1 m с TC-NON Серия 600 620R
33-0942-211233 Pureweld комплект – 9,6x1,6 mm – дължина 1 m с MPC-NON Серия 600 620R
33-0942-211234 Pureweld комплект – 9,6x3,2 mm – дължина 1 m с Aseptiquik-NON Серия 600 620R
33-0942-211242 Pureweld комплект – 12,7x3,2 mm – дължина 1 m с TC-NON Серия 600 620R
33-0942-211243 Pureweld комплект – 12,7x3,2 mm – дължина 1 m с MPC-NON Серия 600 620R
33-0942-211244 Pureweld комплект – 12,7x3,2 mm – дължина 1 m с Aseptiquik-NON Серия 600 620R
33-0942-211252 Pureweld комплект – 19x4,8 mm – дължина 1 m с TC-NON Серия 700 720R
33-0942-211253 Pureweld комплект – 19x4,8 mm – дължина 1 m с MPC-NON Серия 700 720R
33-0942-211254 Pureweld комплект – 19x4,8 mm – дължина 1 m с Aseptiquik-NON Серия 700 720R
33-0942-211312 Pureweld комплект – 3,2x1,6 mm – дължина 2,5 m с TC-NON Серия 500 520R
33-0942-211313 Pureweld комплект – 3,2x1,6 mm – дължина 2,5 m с MPC-NON Серия 500 520R
33-0942-211314 Pureweld комплект – 3,2x1,6 mm – дължина 2,5 m с Aseptiquik-NON Серия 500 520R
33-0942-211322 Pureweld комплект – 6,4x1,6 mm – дължина 2,5 m с TC-NON Серия 500 520R
33-0942-211323 Pureweld комплект – 6,4x1,6 mm – дължина 2,5 m с MPC-NON Серия 500 520R
33-0942-211324 Pureweld комплект – 6,4x1,6 mm – дължина 2,5 m с Aseptiquik-NON Серия 500 520R
33-0942-211332 Pureweld комплект – 9,6x3,2 mm – дължина 2,5 m с TC-NON Серия 600 620R
33-0942-211333 Pureweld комплект – 9,6x3,2 mm – дължина 2,5 m с MPC-NON Серия 600 620R
33-0942-211334 Pureweld комплект – 9,6x3,2 mm – дължина 2,5 m с Aseptiquik-NON Серия 600 620R
33-0942-211342 Pureweld комплект – 12,7x3,2 mm – дължина 2,5 m с TC-NON Серия 600 620R
33-0942-211343 Pureweld комплект – 12,7x3,2 mm – дължина 2,5 m с MPC-NON Серия 600 620R
33-0942-211344 Pureweld комплект – 12,7x3,2 mm – дължина 2,5 m с Aseptiquik-NON Серия 600 620R
33-0942-211352 Pureweld комплект – 19x4,8 mm – дължина 2,5 m с TC-NON Серия 700 720R
33-0942-211353 Pureweld комплект – 19x4,8 mm – дължина 2,5 m с MPC-NON Серия 700 720R
33-0942-211354 Pureweld комплект – 19x4,8 mm – дължина 2,5 m с Aseptiquik-NON Серия 700 720R
33-0942-211432 Pureweld комплект – 9,6x3,2 mm – дължина 5 m с TC-NON Серия 600 620R
33-0942-211433 Pureweld комплект – 9,6x3,2 mm – дължина 5 m с MPC-NON Серия 600 620R
33-0942-211434 Pureweld комплект – 9,6x3,2 mm – дължина 5 m с Aseptiquik-NON Серия 600 620R
33-0942-211442 Pureweld комплект – 12,7x3,2 mm – дължина 5 m с TC-NON Серия 600 620R
33-0942-211443 Pureweld комплект – 12,7x3,2 mm – дължина 5 m с MPC-NON Серия 600 620R
33-0942-211444 Pureweld комплект – 12,7x3,2 mm – дължина 5 m с Aseptiquik-NON Серия 600 620R
33-0942-211452 Pureweld комплект – 19x4,8 mm – дължина 5 m с TC-NON Серия 700 720R
33-0942-211453 Pureweld комплект – 19x4,8 mm – дължина 5 m с MPC-NON Серия 700 720R
33-0942-211454 Pureweld комплект – 19x4,8 mm – дължина 5 m с Aseptiquik-NON Серия 700 720R

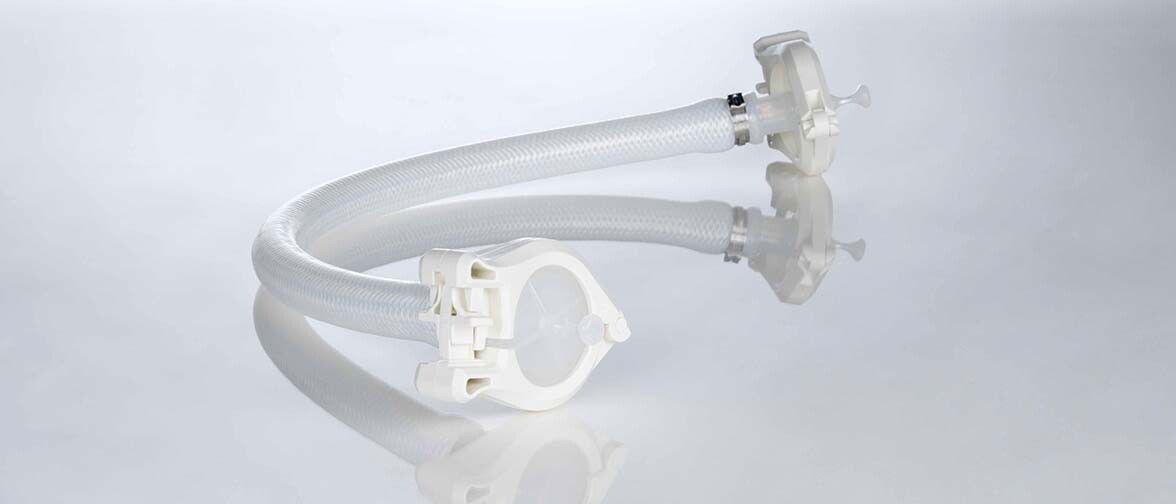

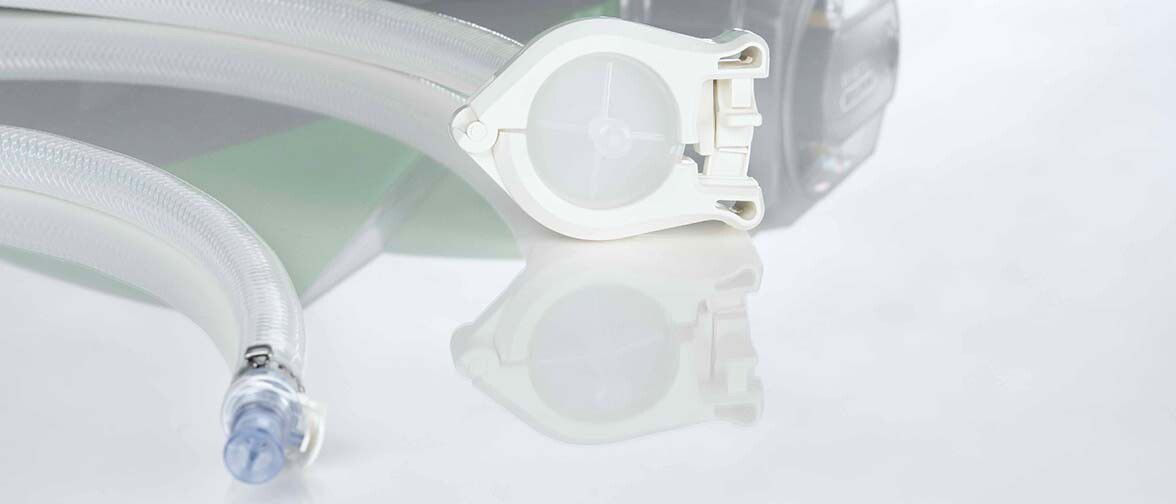

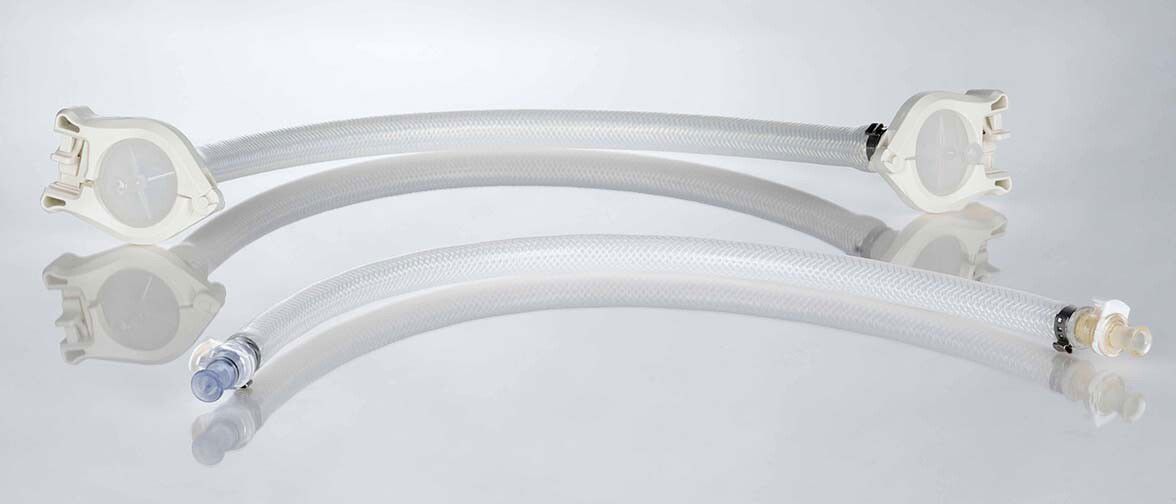

33-BSHP-211214 Маркуч с оплетка комплект – вътр. диам. 3/8", дължина 1 m TC-NON Само за прехвърляне
33-BSHP-211222 Маркуч с оплетка комплект – вътр. диам. 3/8", дължина 1 m Aseptiquik-NON Само за прехвърляне
33-BSHP-211224 Маркуч с оплетка комплект – вътр. диам. 1/2", дължина 1 m TC-NON Само за прехвърляне
33-BSHP-211232 Маркуч с оплетка комплект – вътр. диам. 1/2", дължина 1 m Aseptiquik-NON Само за прехвърляне
33-BSHP-211234 Маркуч с оплетка комплект – вътр. диам. 3/4", дължина 1 m TC-NON Само за прехвърляне
33-BSHP-211242 Маркуч с оплетка комплект – вътр. диам. 3/4", дължина 1 m Aseptiquik-NON Само за прехвърляне
33-BSHP-211244 Маркуч с оплетка комплект – вътр. диам. 1", дължина 1 m TC-NON Само за прехвърляне
33-BSHP-211312 Маркуч с оплетка комплект – вътр. диам. 1", дължина 1 m Aseptiquik-NON Само за прехвърляне
33-BSHP-211314 Маркуч с оплетка комплект – вътр. диам. 3/8", дължина 2,5 m TC-NON Само за прехвърляне
33-BSHP-211322 Маркуч с оплетка комплект – вътр. диам. 3/8", дължина 2,5 m Aseptiquik-NON Само за прехвърляне
33-BSHP-211324 Маркуч с оплетка комплект – вътр. диам. 1/2", дължина 2,5 m TC-NON Само за прехвърляне
33-BSHP-211332 Маркуч с оплетка комплект – вътр. диам. 1/2", дължина 2,5 m Aseptiquik-NON Само за прехвърляне
33-BSHP-211334 Маркуч с оплетка комплект – вътр. диам. 3/4", дължина 2,5 m TC-NON Само за прехвърляне
33-BSHP-211342 Маркуч с оплетка комплект – вътр. диам. 3/4", дължина 2,5 m Aseptiquik-NON Само за прехвърляне
33-BSHP-211344 Маркуч с оплетка комплект – вътр. диам. 1", дължина 2,5 m TC-NON Само за прехвърляне
33-BSHP-211412 Маркуч с оплетка комплект – вътр. диам. 1", дължина 2,5 m Aseptiquik-NON Само за прехвърляне
33-BSHP-211414 Маркуч с оплетка комплект – вътр. диам. 3/8", дължина 5 m TC-NON Само за прехвърляне
33-BSHP-211422 Маркуч с оплетка комплект – вътр. диам. 3/8", дължина 5 m Aseptiquik-NON Само за прехвърляне
33-BSHP-211424 Маркуч с оплетка комплект – вътр. диам. 1/2", дължина 5 m TC-NON Само за прехвърляне
33-BSHP-211432 Маркуч с оплетка комплект – вътр. диам. 1/2", дължина 5 m Aseptiquik-NON Само за прехвърляне
33-BSHP-211434 Маркуч с оплетка комплект – вътр. диам. 3/4", дължина 5 m TC-NON Само за прехвърляне
33-BSHP-211442 Маркуч с оплетка комплект – вътр. диам. 3/4", дължина 5 m Aseptiquik-NON Само за прехвърляне
33-BSHP-211444 Маркуч с оплетка комплект – вътр. диам. 1", дължина 5 m TC-NON Само за прехвърляне

Стандартните конфигурации са съставени въз основа на най-използваните компоненти. Изброените възли са необлъчени. Triclamp фитингите са незатворени и със стандартен размер. Подробни чертежи и спецификация на материалите се предоставят при поискване. За всяка промяна в дължината, размера или типа на фитинга или изискванията за облъчване се свържете с вашия местен представител на Watson-Marlow.

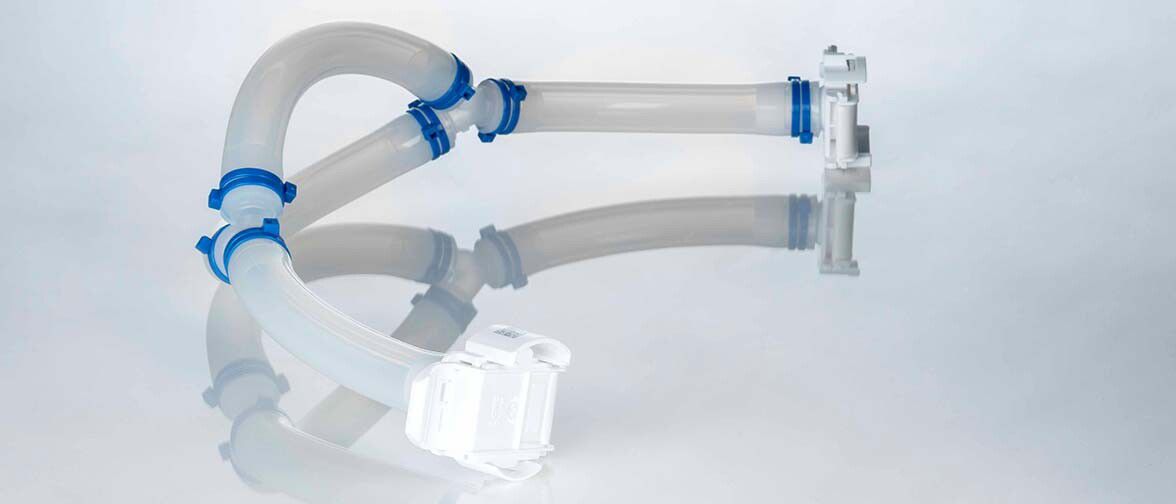

Прехвърляне на течности – удължени двойни Y-елементи продуктови кодове

Номер на част Наименование на частта (описание) Помпа Глава на помпа
33-0913-111221 Pumpsil Y елемент: 3,2x2,4 mm – 1 m завършва с отвор-NON Серия 500 505L
33-0913-111222 Pumpsil Y елемент: 3,2x2,4 mm – 1 m завършва с TC-NON Серия 500 505L
33-0913-111223 Pumpsil Y елемент: 3,2x2,4 mm – 1 m завършва с MPC-NON Серия 500 505L
33-0913-111224 Pumpsil Y елемент: 3,2x2,4 mm – 1 m завършва с Aseptiquik-NON Серия 500 505L
33-0913-111231 Pumpsil Y елемент: 4,8x2,4 mm – 1 m завършва с отвор-NON Серия 500 505L
33-0913-111232 Pumpsil Y елемент: 4,8x2,4 mm – 1 m завършва с TC-NON Серия 500 505L
33-0913-111233 Pumpsil Y елемент: 4,8x2,4 mm – 1 m завършва с MPC-NON Серия 500 505L
33-0913-111234 Pumpsil Y елемент: 4,8x2,4 mm – 1 m завършва с Aseptiquik-NON Серия 500 505L
33-0913-111241 Pumpsil Y елемент: 6,4x2,4 mm – 1 m завършва с отвор-NON Серия 500 505L
33-0913-111242 Pumpsil Y елемент: 6,4x2,4 mm – 1 m завършва с TC-NON Серия 500 505L
33-0913-111243 Pumpsil Y елемент: 6,4x2,4 mm – 1 m завършва с MPC-NON Серия 500 505L
33-0913-111244 Pumpsil Y елемент: 6,4x2,4 mm – 1 m завършва с Aseptiquik-NON Серия 500 505L
33-0913-111251 Pumpsil Y елемент: 8,0x2,4 mm – 1 m завършва с отвор-NON Серия 500 505L
33-0913-111252 Pumpsil Y елемент: 8,0x2,4 mm – 1 m завършва с TC-NON Серия 500 505L
33-0913-111253 Pumpsil Y елемент: 8,0x2,4 mm – 1 m завършва с MPC-NON Серия 500 505L
33-0913-111254 Pumpsil Y елемент: 8,0x2,4 mm – 1 m завършва с Aseptiquik-NON Серия 500 505L
33-0913-111261 Pumpsil Y елемент: 9,6x2,4 mm – 1 m завършва с отвор-NON Серия 500 505L
33-0913-111262 Pumpsil Y елемент: 9,6x2,4 mm – 1 m завършва с TC-NON Серия 500 505L
33-0913-111263 Pumpsil Y елемент: 9,6x2,4 mm – 1 m завършва с MPC-NON Серия 500 505L
33-0913-111264 Pumpsil Y елемент: 9,6x2,4 mm – 1 m завършва с Aseptiquik-NON Серия 500 505L
33-0913-111271 Pumpsil Y елемент: 8x4 mm – 1 m завършва с отвор-NON Серия 600 620L
33-0913-111272 Pumpsil Y елемент: 8x4 mm – 1 m завършва с TC-NON Серия 600 620L
33-0913-111273 Pumpsil Y елемент: 8x4 mm – 1 m завършва с MPC-NON Серия 600 620L
33-0913-111274 Pumpsil Y елемент: 8x4 mm – 1 m завършва с Aseptiquik-NON Серия 600 620L
33-0933-111221 Биопренов Y елемент: 3,2x2,4 mm – 1 m завършва с отвор-NON Серия 500 505L
33-0933-111222 Биопренов Y елемент: 3,2x2,4 mm – 1 m завършва с TC-NON Серия 500 505L
33-0933-111223 Биопренов Y елемент: 3,2x2,4 mm – 1 m завършва с MPC-NON Серия 500 505L
33-0933-111224 Биопренов Y елемент: 3,2x2,4 mm – 1 m завършва с Aseptiquik-NON Серия 500 505L
33-0933-111231 Биопренов Y елемент: 4,8x2,4 mm – 1 m завършва с отвор-NON Серия 500 505L
33-0933-111232 Биопренов Y елемент: 4,8x2,4 mm – 1 m завършва с TC-NON Серия 500 505L
33-0933-111233 Биопренов Y елемент: 4,8x2,4 mm – 1 m завършва с MPC-NON Серия 500 505L
33-0933-111234 Биопренов Y елемент: 4,8x2,4 mm – 1 m завършва с Aseptiquik-NON Серия 500 505L
33-0933-111241 Биопренов Y елемент: 6,4x2,4 mm – 1 m завършва с отвор-NON Серия 500 505L
33-0933-111242 Биопренов Y елемент: 6,4x2,4 mm – 1 m завършва с TC-NON Серия 500 505L
33-0933-111243 Биопренов Y елемент: 6,4x2,4 mm – 1 m завършва с MPC-NON Серия 500 505L
33-0933-111244 Биопренов Y елемент: 6,4x2,4 mm – 1 m завършва с Aseptiquik-NON Серия 500 505L
33-0933-111261 Биопренов Y елемент: 9,6x2,4 mm – 1 m завършва с отвор-NON Серия 500 505L
33-0933-111262 Биопренов Y елемент: 9,6x2,4 mm – 1 m завършва с TC-NON Серия 500 505L
33-0933-111263 Биопренов Y елемент: 9,6x2,4 mm – 1 m завършва с MPC-NON Серия 500 505L
33-0933-111264 Биопренов Y елемент: 9,6x2,4 mm – 1 m завършва с Aseptiquik-NON Серия 500 505L
33-0933-111271 Биопренов Y елемент: 8x4 mm – 1 m завършва с отвор-NON Серия 600 620L
33-0933-111272 Биопренов Y елемент: 8x4 mm – 1 m завършва с TC-NON Серия 600 620L
33-0933-111273 Биопренов Y елемент: 8x4 mm – 1 m завършва с MPC-NON Серия 600 620L
33-0933-111274 Биопренов Y елемент: 8x4 mm – 1 m завършва с Aseptiquik-NON Серия 600 620L

Стандартните конфигурации са съставени въз основа на най-използваните компоненти. Изброените възли са необлъчени, с удължени с по 1 m краища от всяка страна на съответния Double-Y елемент. Triclamp фитингите са незатворени и със стандартен размер. Подробни чертежи и спецификация на материалите се предоставят при поискване. За всяка промяна в дължината, размера на фитинга или изискванията за облъчване се свържете с вашия местен представител на Watson-Marlow.

Прехвърляне на течности – удължени елементи LoadSure продуктови кодове

Номер на част Наименование на частта (описание) Помпа Глава на помпа
33-0913-311261 Pumpsil Loadsure: 12,7 mm отвор – 1 m завършва с отвор-NON Серия 700 720RE
33-0913-311262 Pumpsil Loadsure: 12,7 mm отвор – 1 m завършва с TC-NON Серия 700 720RE
33-0913-311263 Pumpsil Loadsure: 12,7 mm отвор – 1 m завършва с MPC-NON Серия 700 720RE
33-0913-311264 Pumpsil Loadsure: 12,7 mm отвор – 1 m завършва с Aseptiquik-NON Серия 700 720RE
33-0913-311281 Pumpsil Loadsure: 19 mm отвор – 1 m завършва с отвор-NON Серия 700 720RE
33-0913-311282 Pumpsil Loadsure: 19 mm отвор – 1 m завършва с TC-NON Серия 700 720RE
33-0913-311283 Pumpsil Loadsure: 19 mm отвор – 1 m завършва с MPC-NON Серия 700 720RE
33-0913-311284 Pumpsil Loadsure: 19 mm отвор – 1 m завършва с Aseptiquik-NON Серия 700 720RE
33-0913-311291 Pumpsil Loadsure: 25,4 mm отвор – 1 m завършва с отвор-NON Серия 700 720RE
33-0913-311292 Pumpsil Loadsure: 25,4 mm отвор – 1 m завършва с TC-NON Серия 700 720RE
33-0913-311293 Pumpsil Loadsure: 25,4 mm отвор – 1 m завършва с MPC-NON Серия 700 720RE
33-0913-311294 Pumpsil Loadsure: 25,4 mm отвор – 1 m завършва с Aseptiquik-NON Серия 700 720RE
33-0933-311281 Bioprene Loadsure: 19 mm отвор – 1 m завършва с отвор-NON Серия 700 720RE
33-0933-311282 Bioprene Loadsure: 19 mm отвор – 1 m завършва с TC-NON Серия 700 720RE
33-0933-311283 Bioprene Loadsure: 19 mm отвор – 1 m завършва с MPC-NON Серия 700 720RE
33-0933-311284 Bioprene Loadsure: 19 mm отвор – 1 m завършва с Aseptiquik-NON Серия 700 720RE
33-0933-311291 Bioprene Loadsure: 25,4 mm отвор – 1 m завършва с отвор-NON Серия 700 720RE
33-0933-311292 Bioprene Loadsure: 25,4 mm отвор – 1 m завършва с TC-NON Серия 700 720RE
33-0933-311293 Bioprene Loadsure: 25,4 mm отвор – 1 m завършва с MPC-NON Серия 700 720RE
33-0933-311294 Bioprene Loadsure: 25,4 mm отвор – 1 m завършва с Aseptiquik-NON Серия 700 720RE

Стандартните конфигурации са съставени въз основа на най-използваните компоненти. Изброените възли са необлъчени, с удължени с по 1 m краища от всяка страна на съответния Loadsure елемент. Triclamp фитингите са незатворени и със стандартен размер. Подробни чертежи и спецификация на материалите се предоставят при поискване. За всяка промяна в дължината, размера или типа на фитинга или изискванията за облъчване се свържете с вашия местен представител на Watson-Marlow.

Препоръчвани продукти

  1. 530 процесни помпи

    530 процесни помпи

    Дебити до 3,5 л/мин (55 галона САЩ в час) и налягания до 7 бара (100 psi). Прецизен обхват на управление на оборотите 2 200:1.

    Помпи - помпи в корпус

Свързани продукти

  2. Възли за пълнене/затваряне, за еднократна употреба

    Възли за пълнене/затваряне, за еднократна употреба

    Възлите за пълнене/завършване WMArchitect за еднократна употреба предпазват вашия медикамент при пълнене чрез голямото разнообразие от конфигурации с гарантирана стерилност.

    Монтажни възли за еднократна употреба

  3. Тестване за валидиране

    Тестване за валидиране

    Гамата решения за еднократна употреба на WMArchitect разполага с пълна поддръжка от нашите опитни специалисти по тестване за валидиране.

    Монтажни възли за еднократна употреба
