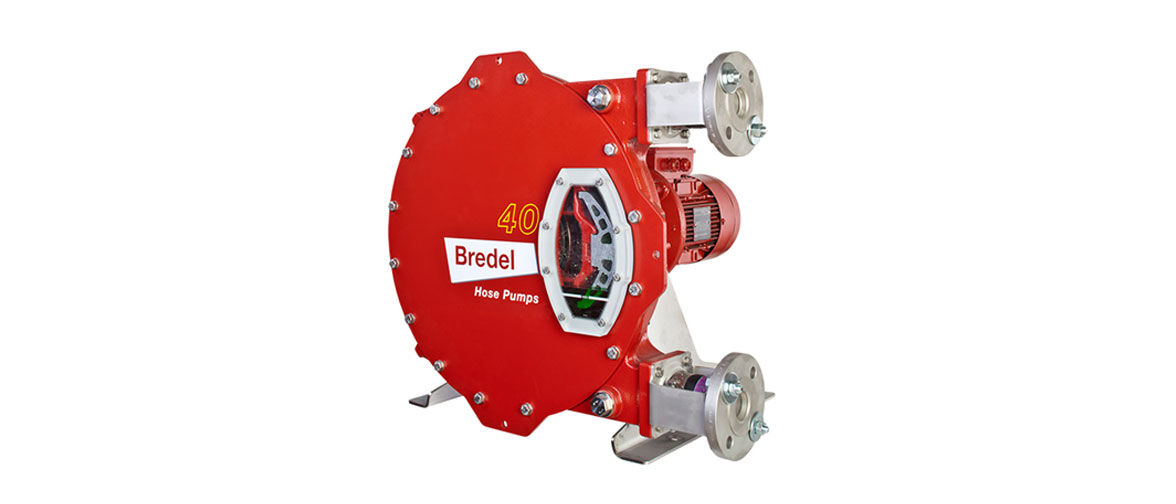

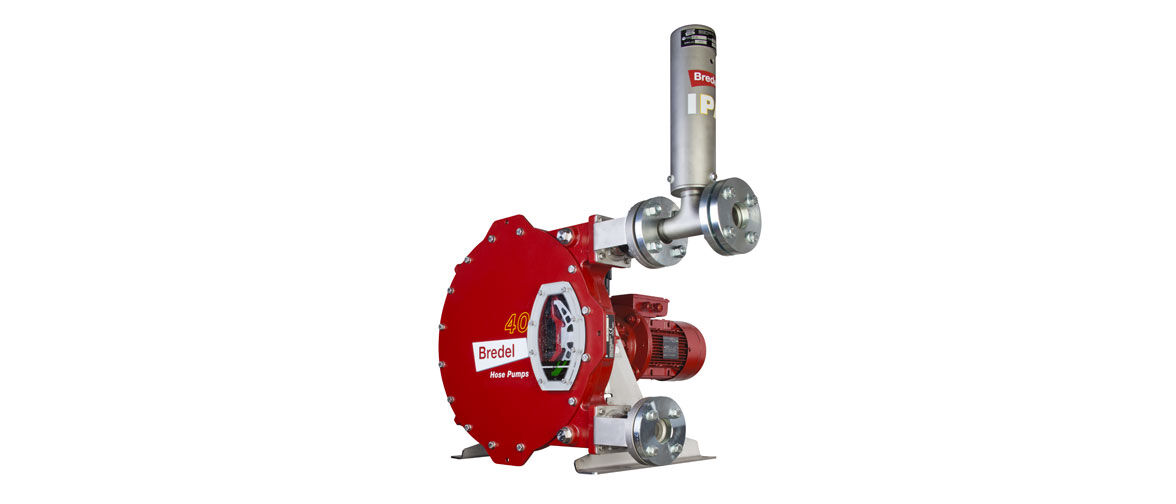

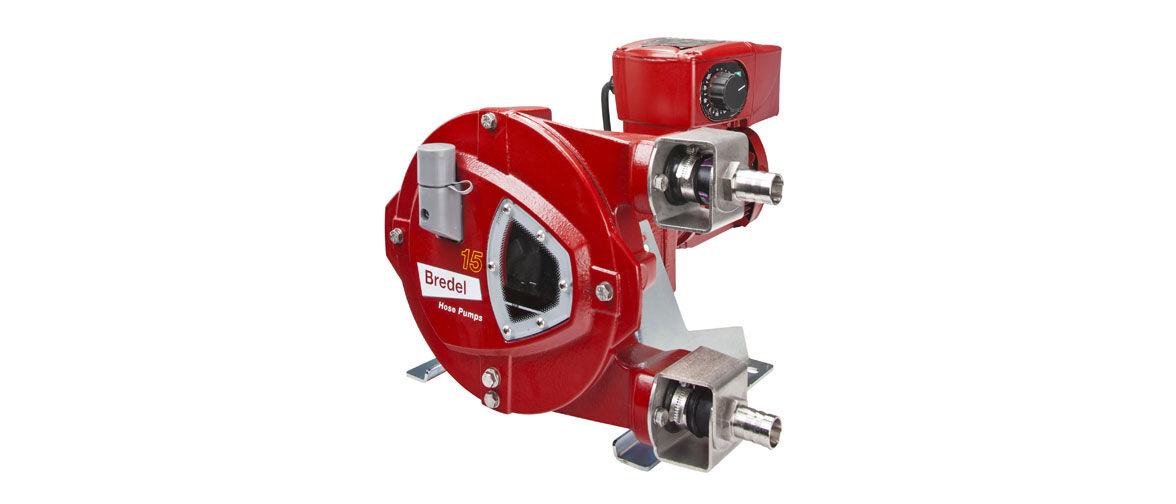

Bredel-slangenpompen (10-50)

Bredel-slangenpompen hebben geen kleppen of afdichtingen die kunnen lekken en verstopt raken of die moeten worden vervangen, en leveren opbrengsten tot 17.520 L/h en een druk tot 16 bar.

Ze kunnen viskeuze en abrasieve slurries, pasta's en slib verpompen, met tot 80 % vaste stoffen in suspensie.

In tegenstelling tot andere pomptypen heeft de sterk schurende aard van met korrel gevuld slib of steengruis slurry in de waterschapsmarkt geen invloed op de levensduur van de peristaltische slangenpomp.

Bredel-slangenpompen elimineren randapparatuur zoals droogloopbeveiliging, afdichting-waterspoelsystemen en terugslagkleppen in de leiding. Ze zijn ook omkeerbaar om leidingen te spoelen.

Handleiding voor chemische compatibiliteit

Kenmerken en voordelen

  • Drooglopend en zelfaanzuigend
  • Aanzuigcapaciteit tot 9,5 mwk (354 inWC)
  • Geen afdichtingen, terugslagkleppen, membranen, drukringen, ondergedompelde rotoren, stators of zuigers die verstopt kunnen raken, kunnen lekken en corroderen, of vervangen moeten worden
  • Geschikt voor abrasieve slurry's, corrosieve zuren, gashoudende vloeistoffen
  • Ware positieve verdringing zonder slippen, voor nauwkeurige, herhaalbare dosering
  • Geen randapparatuur, regelkleppen, spoelsystemen voor afdichtingen en bescherming tegen drooglopen nodig
  • Volledig omkeerbare stroming om aanzuig- en afvoerleidingen veilig schoon te blazen

Technische samenvatting

Max. continue opbrengst10512 L/h
Max. continue opbrengst2774 USGPH
Volume per omwenteling0.022 - 2.92 L
Max. continue bedrijfssnelheid60 - 100 tpm
Maximale werkdruk16 bar
Maximale werkdruk232 psi
Min. startkoppel47 - 620 Nm
Min. startkoppel416 - 5,487 in.lbs
Gewicht30 - 325 kg

De tabel met een technische samenvatting bevat een overzicht van de functies die binnen het bereik beschikbaar zijn. Zie het tabblad 'Specificaties' voor modelspecifieke informatie.

Deel

Prestaties

Bredel 10 prestaties

Bredel 15 prestaties

Bredel 20 prestaties

Bredel 25 prestaties

Bredel 32 prestaties

Bredel 40 prestaties

Bredel 50 prestaties

Specificaties

Technische specificaties

Bredel 10Bredel 15Bredel 20Bredel 25Bredel 32Bredel 40Bredel 50
Max. continue opbrengst105 L/h375 L/h600 L/h1800 L/h3200 L/h5985 L/h10512 L/h
Max. continue opbrengst28 USGPH99 USGPH158 USGPH475 USGPH844 USGPH1579 USGPH2774 USGPH
Max. intermitterende opbrengst160 L/h525 L/h820 L/h2740 L/h5250 L/h9576 L/h17520 L/h
Max. intermitterende opbrengst 42 USGPH139 USGPH216 USGPH723 USGPH1385 USGPH2527 USGPH4623 USGPH
Volume per omwenteling0.022 L0.083 L0.152 L0.3 L0.625 L1.33 L2.92 L
Volume per omwenteling0.0058 USG0.0219 USG0.0402 USG0.079 USG0.165 USG0.35 USG0.77 USG
Max. continue bedrijfssnelheid80 tpm75 tpm65 tpm100 tpm85 tpm75 tpm60 tpm
Max. intermitterende bedrijfssnelheid210 tpm105 tpm90 tpm155 tpm140 tpm120 tpm100 tpm
Maximale werkdruk12 bar12 bar10 bar16 bar16 bar16 bar16 bar
Maximale werkdruk174 psi174 psi145 psi232 psi232 psi232 psi232 psi
Max. inlaatdruk2 bar abs2 bar abs2 bar abs3.5 bar abs3 bar abs2.5 bar abs2.5 bar abs
Max. inlaatdruk30 psi abs30 psi abs30 psi abs51 psi abs44 psi abs38 psi abs38 psi abs
Max. aanzuigcapaciteit9.5 mWC9.5 mWC9.5 mWC9.5 mWC9.5 mWC9.5 mWC9.5 mWC
Max. aanzuigcapaciteit 374 inWC374 inWC374 inWC374 inWC374 inWC374 inWC374 inWC
Aanzuigcapaciteit (80% Opbrengst)9.5 mWC9.5 mWC9.5 mWC9.5 mWC9 mWC9 mWC8 mWC
Aanzuigcapaciteit (80% Opbrengst)374 inWC374 inWC374 inWC374 inWC354 inWC354 inWC315 inWC
Bedrijfstemperatuurbereik -20 °C tot 45 °C-20 °C tot 45 °C-20 °C tot 45 °C-20 °C tot 45 °C-20 °C tot 45 °C-20 °C tot 45 °C-20 °C tot 45 °C
Bedrijfstemperatuurbereik -4 °F tot 113 °F-4 °F tot 113 °F-4 °F tot 113 °F-4 °F tot 113 °F-4 °F tot 113 °F-4 °F tot 113 °F-4 °F tot 113 °F
Vloeistoftemperatuurbereik -20 °C tot 80 °C-20 °C tot 80 °C-20 °C tot 80 °C-20 °C tot 80 °C-20 °C tot 80 °C-20 °C tot 80 °C-20 °C tot 80 °C
Vloeistoftemperatuurbereik -4 °F tot 176 °F-4 °F tot 176 °F-4 °F tot 176 °F-4 °F tot 176 °F-4 °F tot 176 °F-4 °F tot 176 °F-4 °F tot 176 °F
Min. startkoppel47 Nm60 Nm85 Nm115 Nm210 Nm320 Nm620 Nm
Min. startkoppel416 in.lbs531 in.lbs752 in.lbs1018 in.lbs1859 in.lbs2832 in.lbs5487 in.lbs
Gewicht30 kg45 kg45 kg90 kg130 kg180 kg325 kg
Gewicht66 lbs99 lbs99 lbs198 lbs287 lbs397 lbs717 lbs
Benodigd slang smeermiddel0.25 L0.5 L0.5 L2 L3.5 L5 L10 L
Benodigd slang smeermiddel0.07 USG0.1 USG0.1 USG0.53 USG0.92 USG1.32 USG2.64 USG
PoortconfiguratiesDown, Links, Rechts, Up Down, Links, Rechts, Up Down, Links, Rechts, Up Down, Links, Rechts, Up Down, Links, Rechts, Up Down, Links, Rechts, Up Down, Links, Rechts, Up
Compatibele slangmaterialenCSM, EPDM, F-NBR, NBR, NBR for food, NR overdracht, NR-Metering CSM, EPDM, F-NBR, NBR, NBR for food, NR overdracht, NR-Metering CSM, EPDM, F-NBR, NBR, NBR for food, NR overdracht, NR-Metering CSM, EPDM, F-NBR, NBR, NBR for food, NR overdracht, NR-Metering CSM, EPDM, F-NBR, NBR, NBR for food, NR overdracht, NR-Metering CSM, EPDM, F-NBR, NBR, NBR for food, NR overdracht, NR-Metering CSM, EPDM, F-NBR, NBR, NBR for food, NR overdracht, NR-Metering
Compatibele slangmaterialenBioprene Bioprene
Type flensassemblageANSI, DIN ANSI, DIN ANSI, DIN ANSI, DIN, JIS ANSI, DIN, JIS ANSI, DIN, JIS ANSI, DIN, JIS
Neem contact op met uw Bredel vertegenwoordiger voor gebruik bij lagere of hogere temperaturen. De toegestane omgevingstemperatuur is gebaseerd op de pompcapaciteit en kan verder worden beperkt door de omgevingscapaciteiten van de overbrenging.

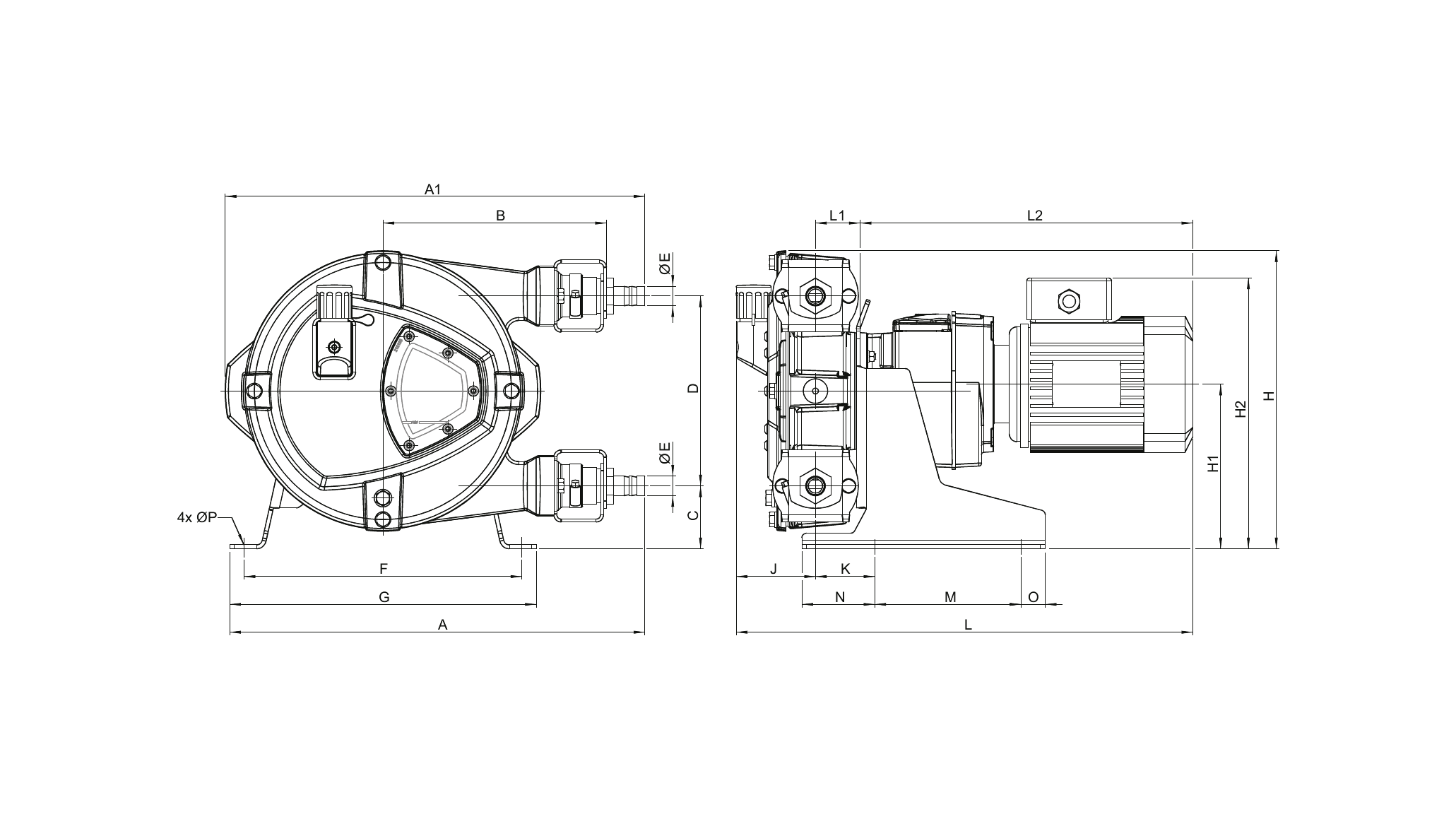

Bredel 10 Afmetingen

Type A A1 B C D ØE F G H H1 H2max J K Lmax L1 L2max M N O ØP
Bredel 10 (mm) 337 311 171 62 116 16 235 265 225 127 254 78 51 501 46 378 150 65 25 12
Bredel 10 (inch) 13,3 12,2 6,7 2,44 4,6 16 mm 9,3 10,4 8,9 5,0 10,0 3,1 2 19,7 1,8 14,9 5,9 2,6 1,0 12mm
Connector maten MNPT EN DIN JIS
Bredel 10 0,5" 10 mm 10 mm

Bredel 15 Afmetingen

Type A A1 B C D ØE F G H H1 H2max J K Lmax L1 L2max M N O ØP
Bredel 15 (mm) 427 431 230 63 195 20 285 315 304 167 294 82 61 505 46 378 150 75 25 12
Bredel 15 (inch) 16,8 17,0 9,1 2,5 7,7 20 mm 11,2 12,4 12,0 6,6 11,6 3,2 2,4 19,9 1,8 14,9 5,9 3,0 1,0 12mm
Connector maten MNPT EN DIN JIS
Bredel 15 0,75" 20 mm 20 mm

Bredel 20 Afmetingen

Type A A1 B C D ØE F G H H1 H2max J K Lmax L1 L2max M N O ØP
Bredel 20 (mm) 427 431 230 63 195 20/25,5* 285 315 304 167 294 82 61 505 46 378 150 75 25 12
Bredel 20 (inch) 16,8 17,0 9,1 2,5 7,7 20 mm/25,5 mm* 11,2 12,4 12,0 6,6 11,6 3,2 2,4 19,9 1,8 14,9 5,9 3,0 1,0 12mm
Connector maten MNPT EN DIN JIS
Bredel 20 0,75" 20 mm 20 mm

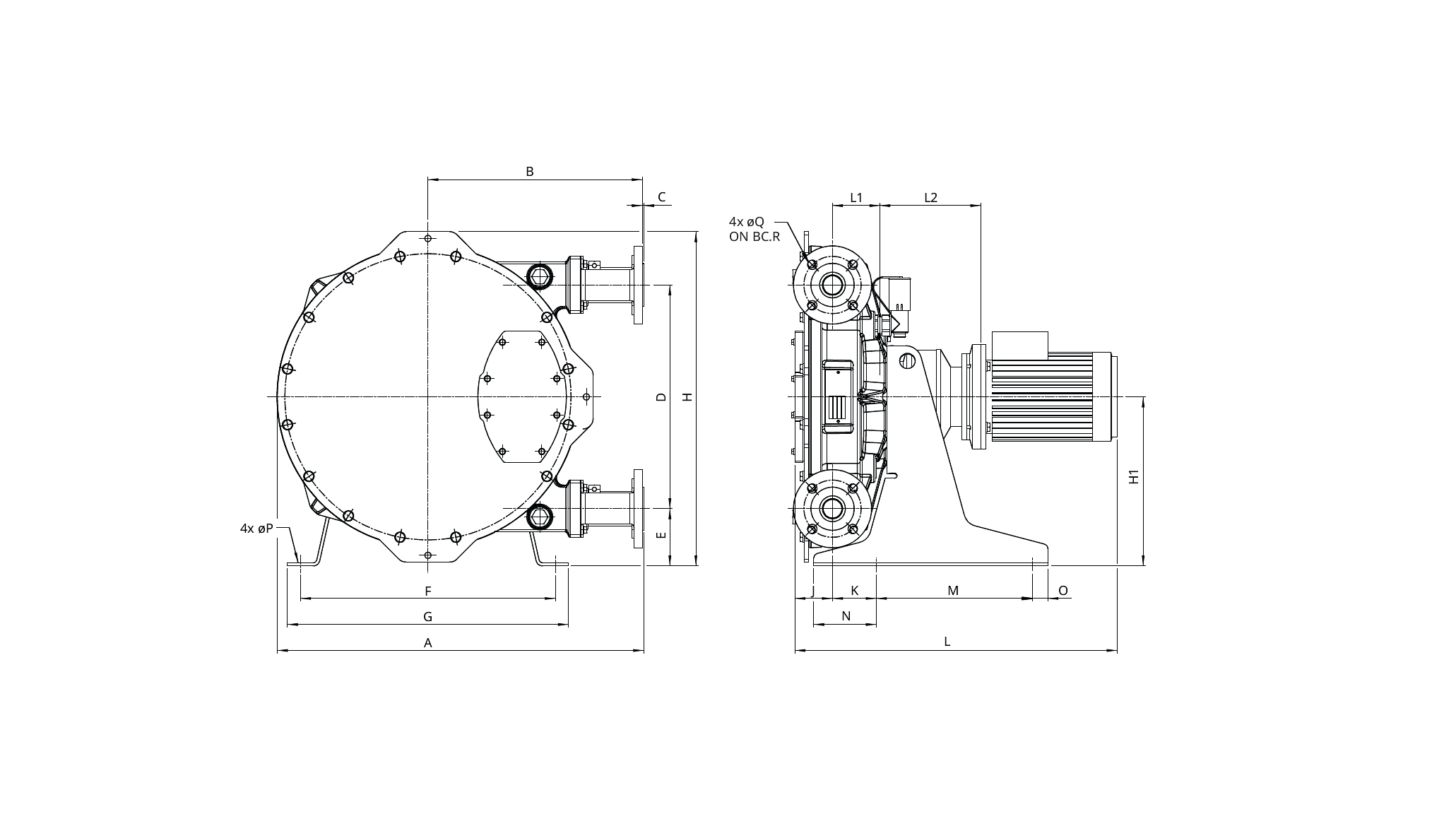

Bredel 25 Afmetingen

Type A B C D E F G H H1 H2max J K Lmax L1 L2max M N O ØP ØQ R
Bredel 25 (mm) 521 304 2,5 264 98 279 315 460 222 359 66 97 592 58 468 305 120 15 12 14 85
Bredel 25 (inch) 20,5 12 0,09 10,4 3,9 11 12,4 18,1 8,7 14,1 2,6 3,8 23,3 2,3 18,4 12 4,7 0,6 0,47 0,6 3,3
Connector maten ANSI 150# EN DIN JIS
Bredel 25 1" 25 mm 25 mm

Bredel 32 Afmetingen

Type A B C D E F G H H1 H2max J K Lmax L1 L2max M N O ØP ØQ R
Bredel 32 (mm) 631 375 2,5 330 105 324 360 538 260 402 72 93 684 68 544 370 120 20 12 18 100
Bredel 32 (inch) 24,8 14,8 0,09 13 4,1 12,8 14,2 21,2 10,2 15,8 2,8 3,7 26,9 2,7 21,4 14,6 4,7 0,79 0,47 0,71 3,94
Connector maten ANSI 150# EN DIN JIS
Bredel 32 1,25"/1,5" 32 mm 32 mm

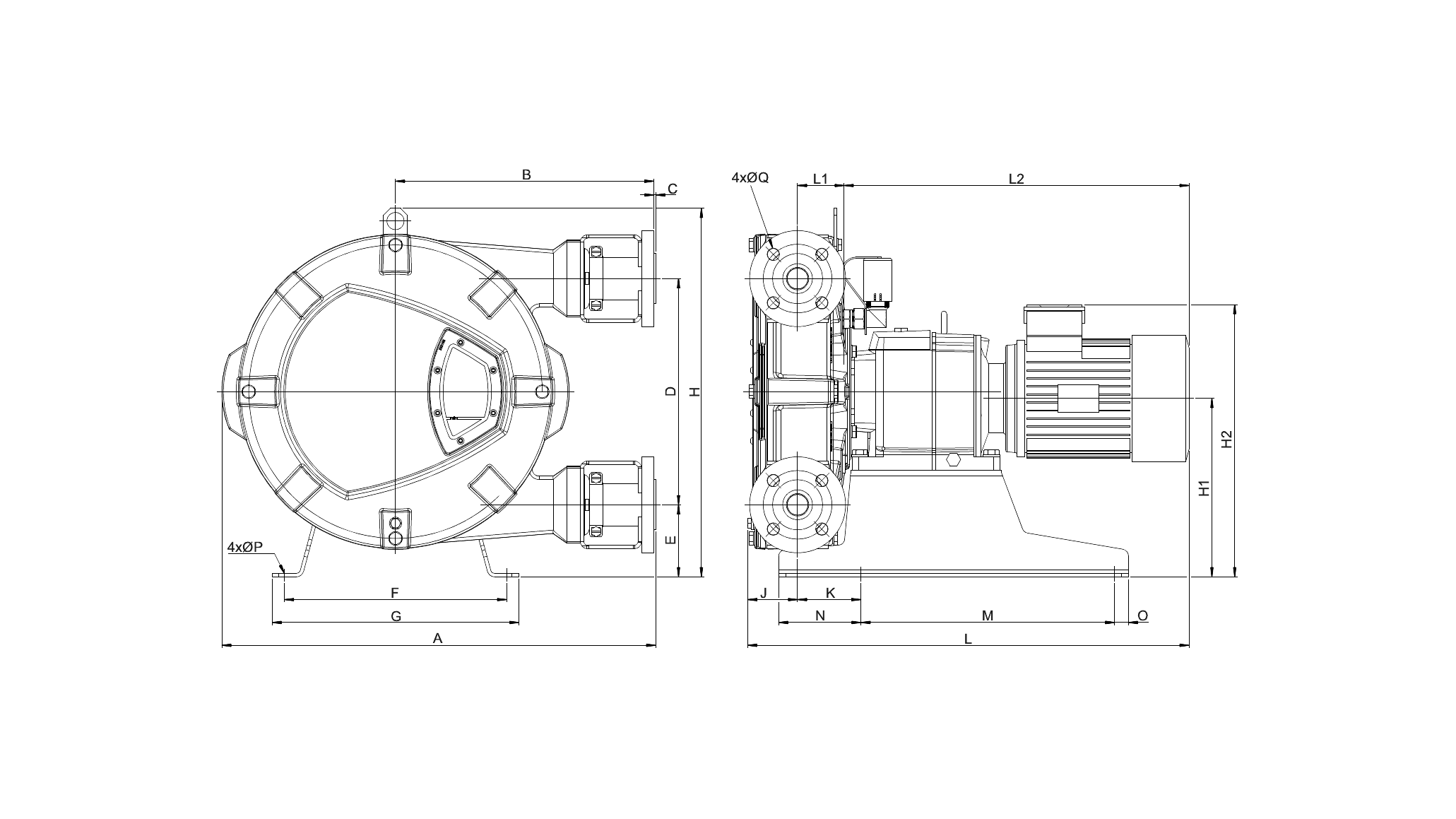

Bredel 40 Afmetingen

Type A B C D E F G H H1 J K Lmax L1 L2max M N O ØP ØQ R
Bredel 40 (mm) 705 412 2,5 430 110 490 540 643 325 73 84 906 91 301 300 120 30 18 18 110
Bredel 40 (inch) 27,8 16,2 0,09 16,9 4,3 19,3 21,3 25,3 12,8 2,9 3,3 35,7 3,6 11,9 11,8 4,7 1,2 0,71 0,71 4,3
Connector maten ANSI 150# EN DIN JIS
Bredel 40 1,5" 40 mm 40 mm

Bredel 50 Afmetingen

Type A B C D E F G H H1 J K Lmax L1 L2max M N O ØP ØQ R
Bredel 50 (mm) 838 475 3 554 143 620 680 811 420 84 95 975 112 339 380 155 40 18 18 125
Bredel 50 (inch) 32,9 18,7 0,12 21,8 5,6 24,4 26,8 31,9 16,5 3,3 3,7 38,4 4,4 13,3 15 6,1 1,6 0,71 0,71 4,9
Connector maten ANSI 150# EN DIN JIS
Bredel 50 2" 50 mm 50 mm

Constructie materialen

SlangmateriaalBioprene (slang), CSM, EPDM, F-NBR, NBR, NBR for food, NR overdracht, NR-Metering
BehuizingGietijzer, ISO12944 klasse C4M
RotorassemblageGietijzer, ISO12944 klasse C4M
AfdekkingGietijzer, ISO12944 klasse C4M
Beugels en bevestigingenGegalvaniseerd staal, Roestvrij staal 316
SteunframeGegalvaniseerd staal, Roestvrij staal 316
SlangklemmenGegalvaniseerd staal, Roestvrij staal 316
KoppelingbusStaallegering
AfdichtingenEPDM, Neoprene, Nitril
