概要

Qdos薬液計量注入ポンプ

最大0.9MPaまで一定の流量を供給するQdosペリスタルティック薬液計量注入ポンプは、ダイヤフラム式計量ポンプにはない優れたメリットをもたらします。

Qdos ポンプは、メンテナンス間隔が長いため、プロセスのダウンタイムによる影響を軽減し、総所有コストを削減できます。

付属機器を取り外します

ダイアフラム計量ポンプは、多くの場合、機能するためにさまざまな高メンテナンス補助項目を必要とします。

Qdos ポンプは、補助装置の必要性をなくしながら、すべてのプロセス条件で正確かつ直線的で再現可能な測定を実現します。

化学適合性ガイド

機能と利点

  • 最大9 barで0.1から2000 ml/minの流量
  • 簡単なドロップイン取り付けで、補助装置を不要にします
  • 単一のツールなしでコンポーネントを交換できるため、メンテナンスが軽減されます
  • 所有コストはダイアフラムポンプのコストよりも低くなります
  • 高精度の計測により化学コストを削減します
  • 背圧弁、脈動減衰器、ガス抜き弁、フット弁、ストレーナ、フロートスイッチはありません

技術概要

最大流量2000 ml/min
最小流量 0.1 ml/min
最大流量31.7 USGPH
最小流量0.001 USGPH
最大使用圧力9 bar
最大使用圧力130 psi
周辺温度5 °C 終了 45 °C（41 °F 終了 113 °F）
コントロールタイプPROFIBUS®, マニュアル, ユニバーサル, ユニバーサル + リレー, ユニバーサル+, ユニバーサルリレー, リモート
規格CE, cETLus, CSA, C-Tick, NSF61
ドライブ侵入保護IP66, NEMA 4X
ドライブの電源装置AC100V～240V、50～60Hz、190VA, DC12V～24V

技術概要の表には、その範囲内で使用可能な機能が一覧表示されますモデル固有の情報については、「技術仕様」を参照してください。

共有

性能

Qdos 20性能

qdos qdosリモート
速度（rpm） 流量 ml/min（USGPH）* 速度（rpm） 流量（ml/min）*
qdos 20 0.017～55 0.1-333 (0.001-5.3) 0.034～55 0.2-333 (0.003-5.3)
qdos20 PU 0.017～55 0.1-450 (0.001–7.13) NA NA

*精度±1%、再現性±0.5%

Qdos 30性能

qdos qdosリモート
速度（rpm） 流量 ml/min（USGPH）* 速度（rpm） 流量（ml/min）*
qdos 30 0.025-125 0.1-500 (0.001-7.93) 0.078～125 0.3-500 (0.005-7.93)

*精度±1%、再現性±0.5%

Qdos 60性能

qdos qdosリモート
速度（rpm） 流量 ml/min（USGPH）* 速度（rpm） 流量（ml/min）*
qdos 60 0.013-125 0.1-1000 (0.001-15.85) 0.078～125 0.6-1000 (0.01-15.85)
qdos60 PU 0.013-125 0.1-1000 (0.001-15.85) 0.078～125 0.6-1000 (0.01-15.85)

*精度±1%、再現性±0.5%

Qdos 120性能

qdos qdosリモート
速度（rpm） 流量 ml/min（USGPH）* 速度（rpm） 流量（ml/min）*
qdos 120 0.006-140 0.1-2000 (0.001-31.7) 0.078-140 1.25-2000 (0.02-31.7)

*精度±1%、再現性±0.5%

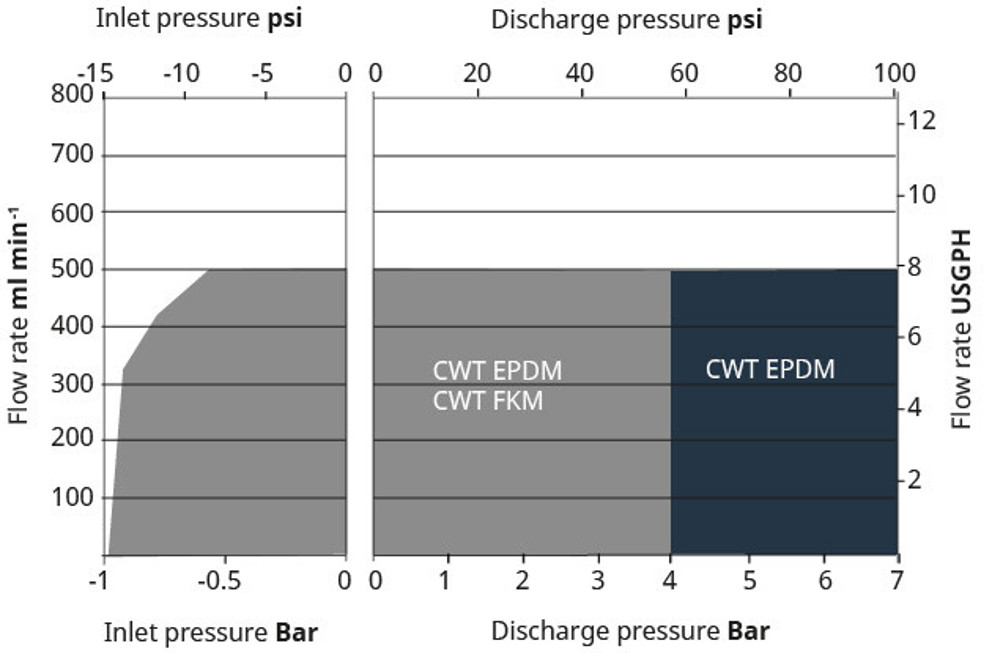

Qdos CWT性能

Qdos ® CWT ™ Qdos ® CWT ™リモコン
速度（rpm） 流量 ml/min（USGPH）* 速度（rpm） 流量（ml/min）*
Qdos CWT EPDM 0.025-125 0.1-500 (0.001-7.93) 0.078～125 0.3-500 (0.005-7.93)
*精度±1%、再現性±0.5%
*表示されている流量は吐出圧力の影響を受けることがあります

仕様

技術仕様

Qdos 20Qdos 30Qdos 60Qdos 120Qdos CWT
流量0.1ml/min～450 ml/min0.1ml/min～500 ml/min0.1ml/min～1000 ml/min0.1ml/min～2000 ml/min0.1ml/min～500 ml/min
流量0.001USGPH～7.13 USGPH0.001USGPH～7.93 USGPH0.001USGPH～15.85 USGPH0.001USGPH～31.7 USGPH0.001USGPH～7.93 USGPH
最大使用圧力7bar（100psi） 7bar（100psi） 7bar（100psi） 4bar（60psi） 9bar（130psi）
周辺温度5 °C 終了 40 °C（41 °F 終了 104 °F） 5 °C 終了 45 °C（41 °F 終了 113 °F） 5 °C 終了 45 °C（41 °F 終了 113 °F） 5 °C 終了 45 °C（41 °F 終了 113 °F） 5 °C 終了 45 °C（41 °F 終了 113 °F）
重さ5.7 kg（12.6 lbs）  5.05 kg（11.1 lbs）  5.7 kg（12.6 lbs）  5.7 kg（12.6 lbs）  6.8 kg（15 lbs）
コントロールタイプPROFIBUS®, マニュアル, ユニバーサル, ユニバーサル+, リモート PROFIBUS®, マニュアル, ユニバーサル, ユニバーサル+, リモート PROFIBUS®, マニュアル, ユニバーサル, ユニバーサル+, リモート PROFIBUS®, マニュアル, ユニバーサル, ユニバーサル+, リモート PROFIBUS®, マニュアル, ユニバーサル, ユニバーサル + リレー, ユニバーサル+, ユニバーサルリレー, リモート
規格CE, cETLus, CSA, C-Tick, NSF61 CE, cETLus, CSA, C-Tick, NSF61 CE, cETLus, CSA, C-Tick, NSF61 CE, cETLus, CSA, C-Tick, NSF61 CE, cETLus, CSA, C-Tick, NSF61
ドライブ侵入保護IP66, NEMA 4X IP66, NEMA 4X IP66, NEMA 4X IP66, NEMA 4X IP66, NEMA 4X
ドライブの湿度最大31 °C,88 °F,で80 %、40 °C,104 °F,で50 %まで直線的に減少 最大31 °C,88 °F,で80 %、40 °C,104 °F,で50 %まで直線的に減少 最大31 °C,88 °F,で80 %、40 °C,104 °F,で50 %まで直線的に減少 最大31 °C,88 °F,で80 %、40 °C,104 °F,で50 %まで直線的に減少 最大31 °C,88 °F,で80 %、40 °C,104 °F,で50 %まで直線的に減少
ノイズ1mで < 70dB（A） 1mで < 70dB（A） 1mで < 70dB（A） 1mで < 70dB（A） 1mで < 70dB（A）
ドライブの異音1mで70dB（A）未満 1mで70dB（A）未満 1mで70dB（A）未満 1mで70dB（A）未満 1mで70dB（A）未満
最大高度2000m（6562ft） 2000m（6562ft） 2000m（6562ft） 2000m（6562ft） 2000m（6562ft）
ドライブの電源装置AC100V～240V、50～60Hz、190VA, DC12V～24V AC100V～240V、50～60Hz、190VA, DC12V～24V AC100V～240V、50～60Hz、190VA, DC12V～24V AC100V～240V、50～60Hz、190VA, DC12V～24V AC100V～240V、50～60Hz、190VA, DC12V～24V
最小および最大流量はポンプヘッド、流量単位、制御方法によって異なります。圧力および速度は選択したポンプヘッドによって異なります。

Qdos 20寸法

モデル A B C D E F G H I
qdos 20 234mm（9.2″） 214mm（8.4″） 104.8mm（4.1″） 266mm（10.5″） 43mm（1.7″） 173mm（6.8″） 40mm（1.6″） 140mm（5.5″） 10mm（0.4″）
*オプションのリレーモジュール

Qdos 30寸法

モデル A B C D E F G H I
qdos 30 234mm（9.2″） 214mm（8.4″） 71.5mm（2.8″） 233mm（9.2″） 43mm（1.7″） 173mm（6.8″） 40mm（1.6″） 140mm（5.5″） 10mm（0.4″）
*オプションのリレーモジュール

Qdos 60寸法

モデル A B C D E F G H I
qdos 60 234mm（9.2″） 214mm（8.4″） 104.8mm（4.1″） 266mm（10.5″） 43mm（1.7″） 173mm（6.8″） 40mm（1.6″） 140mm（5.5″） 10mm（0.4″）
*オプションのリレーモジュール

Qdos 120寸法

モデル A B C D E F G H I
qdos 120 234mm（9.2″） 214mm（8.4″） 104.8mm（4.1″） 266mm（10.5″） 43mm（1.7″） 173mm（6.8″） 40mm（1.6″） 140mm（5.5″） 10mm（0.4″）
*オプションのリレーモジュール

Qdos CWT寸法

A B C D E F G* H I J K L
234 mm（9.2″） 214 mm（8.4″） 146 mm（5.8″） 77.4 mm（3.1″） 11.5 mm（0.5″） 150 mm (5.9”) 43 mm（1.7″） 117.9 mm（4.6″） 173 mm（6.8″） 40 mm（1.6″） 140 mm（5.5″） 10 mm（0.4″）
*オプションのリレーモジュール

構成材質

ベアリングステンレス鋼, 鋼
ドライブシャフトステンレス鋼440C
ドライブケースワーク20% ガラス入り PPE/PS
ドライブケースワークコーティング20% ガラス入り PPE/PS
流体コネクタPVDF, ポリプロピレン
ドライブキーパッド/HMIポリエステル
ルブリカントPFPEベース
ポンプヘッドボディアセンブリガラス繊維入り PPO/PS 30%, ガラス繊維入り PPS 40%
ポンプヘッドローターアセンブリPP（ポリプロピレン）, ガラス繊維入りナイロン, ステンレス鋼
チューブPU, Santoprene, SEBS
トラックPEEK
流体接触要素EPDM
接続ポートPVDF, ポリプロピレン
流体接続シールFKM, Santoprene
ポンプヘッド筐体ガラス繊維入り PPS 40%
ポンプヘッドのエンクロージャシールEPDM, NBR
ローターステンレス鋼303
クランプリングガラス繊維入りPP 30%

材質は選択したポンプヘッドによって異なります。

制御

制御オプション

操作モード マニュアル リモート PROFIBUS ユニバーサル ユニバーサル+
マニュアル ✔   ✔ ✔ ✔
PROFIBUS—バス速度9.6～1,500 kb/s     ✔
コンタクト       ✔ ✔
4～20mA   ✔   ✔ ✔
不具合報告 ✔ ✔ ✔ ✔ ✔



機能 マニュアル リモート PROFIBUS ユニバーサル ユニバーサル+
流量の数値表示 ✔   ✔ ✔ ✔
回転数の数値表示 ✔   ✔ ✔ ✔
液量の監視 ✔   ✔ ✔ ✔
最大（呼び水） ✔   ✔ ✔ ✔
自動再起動（電源復旧後） ✔ ✔ ✔ ✔ ✔
流体回収 ✔   ✔ ✔ ✔
液漏れ検出 ✔ ✔ ✔ ✔ ✔
3.5"（88.9mm）カラーTFTディスプレイ ✔   ✔ ✔ ✔
LEDポンプステータスアイコン   ✔



制御方法 マニュアル リモート PROFIBUS ユニバーサル ユニバーサル+
入力/出力オプション   L L LまたはR LまたはR
手動制御機能 ✔   ✔ ✔ ✔
4～20mA入力   ✔   ✔ ✔
4～20mA入力2点校正         ✔
4～20mA出力   ✔     ✔
コンタクト入力（パルス/バッチ）       LまたはR LまたはR
手動速度調整範囲

3333:1 （Qdos 20）
5000:1 （Qdos 30）
10000:1 （Qdos 60）
20000:1 （Qdos 120）
5000:1（Qdos CWT）

   3333:1 （Qdos 20）
5000:1 （Qdos 30）
10000:1 （Qdos 60）
20000:1 （Qdos 120）
5000:1（Qdos CWT）		 3333:1 （Qdos 20）
5000:1 （Qdos 30）
10000:1 （Qdos 60）
20000:1 （Qdos 120）
5000:1（Qdos CWT）		 3333:1 （Qdos 20）
5000:1 （Qdos 30）
10000:1 （Qdos 60）
20000:1 （Qdos 120）
5000:1（Qdos CWT）
最小モータ調整速度増分
（操作モードおよび選択された流量ユニットによって異なります）		 0.006 0.078 0.100 0.003 0.003
分解能： 4-20mA   1600:1   1600:1 1600:1
PROFIBUS 速度分解能     550:1 （Qdos 20）
1250:1 （Qdos 30）
1250:1 Qdos 60
1400:1 （Qdos 120）
1250:1 (Qdos CWT)
実行停止入力   ✔   ✔ ✔
運転ステータスオープンコレクタ出力   ✔   L
警報オープンコレクタ出力   ✔   L
2つの設定可能なオープンコレクタ出力         L
2つの設定可能なリレー出力   ✔   R
4つの設定可能なリレー出力         R
遠隔流体回収   ✔   L L



PROFIBUS マニュアル リモート PROFIBUS ユニバーサル ユニバーサル+
速度設定ポイント     ✔
速度フィードバック     ✔
流量校正機能     ✔
動作時間数     ✔
回転計     ✔
液漏れ検出     ✔
低液量アラート     ✔
診断フィードバック     ✔



セキュリティ マニュアル リモート PROFIBUS ユニバーサル ユニバーサル+
キーパッドロック ✔   ✔ ✔ ✔
設定を保護するPINロック ✔   ✔ ✔ ✔



*制御オプション - ユニバーサルおよびユニバーサル+（プラス）モデル
種別 標準ポンプ（L） リレーモジュール（R）
入力 DC5～24V DC 5～24VまたはAC 110V
出力 オープンコレクタ コンタクト定格 110V AC、4A 30V DC、4A

文書化

パンフレット

  1. Qdos hose connectors flyer (JA).pdf
    PDF - 195.8kb
  2. Qdos CWT brochure (JA).pdf
    PDF - 1008.4kb
  3. Tunnel boring (EN).pdf
    PDF - 1.8mb
  4. Qdos range brochure (JA).pdf
    PDF - 1.8mb
  5. Industrial overview (JA).pdf
    PDF - 678.9kb

データシート

  1. Qdos 20 datasheet (JA).pdf
    PDF - 1.8mb
  2. Qdos 120 datasheet (JA).pdf
    PDF - 1.9mb
  3. Qdos 30 datasheet (JA).pdf
    PDF - 1.9mb
  4. Qdos CWT datasheet (JA).pdf
    PDF - 1.9mb
  5. Qdos 60 datasheet (JA).pdf
    PDF - 1.8mb

マニュアル

  1. Qdos manual (JA).pdf
    PDF - 14.5mb

その他のリソース

  1. Qdos30_RH.stp
    STP - 30.6mb
  2. Qdos 30 LH.stp
    STP - 30.8mb

ポンプヘッド

単一のツールなしでコンポーネントを交換できるため、メンテナンスが軽減されます

業界をリードする ReNu および CWTポンプヘッド 技術は、 Qdos ポンプの中核にあります。これにより、さまざまな粘度の流体に対して正確かつ反復可能な流量を確実に提供できます。

ReNu および CWTポンプヘッドs は、さまざまなプロセス条件において、正確で線形かつ再現可能な低パルスフローを提供します。

安全でツールのメンテナンスが不要で、化学物質へのオペレータの暴露を防止する内蔵リーク検出器を備えています。

Qdos ポンプは、ポンプの左側または右側に取り付けられた ReNu または CWTポンプヘッド と一緒に注文できます。

ポンプヘッド チューブ材質 最大運転圧力 部品番号
ReNu 20

SEBS

吐出圧力が60～100psiである次亜塩素酸ナトリウム用途に最適です。

食品製造向け規格適合: FDA規則21 CFR177.1680、EC1935/2004、EU規則10/2011。



 0.7 MPa 0M3.1800.PFP

PU

最大 0.4 Mpaの吐出圧を持つポリマーに最適です。他の特定の化学薬品との適合性については、化学薬品の適合性に関するセクションを参照してください。

食品製造向け規格適合: FDA規則21 CFR177.1680、EC1935/2004、EU規則10/2011。

 0.4MPa 0M3.1500.PFP
ReNu 30

Santoprene

さまざまな用途で高い化学的適合性を備えた汎用ポンプヘッド。

食品製造向け規格適合: FDA規則21 CFR177.1680。

 0.7 MPa 0M3.2200.PFP

SEBS

次亜塩素酸ナトリウム、硫酸、過酸化水素の用途に最適で、最大 0.4 Mpaの吐出圧を実現します。他の特定の化学薬品との適合性については、化学薬品の適合性に関するセクションを参照してください。

食品製造向け規格適合: FDA規則21 CFR177.1680、EC1935/2004、EU規則10/2011。

 0.4MPa 0M3.2800.PFP
ReNu 60

Santoprene

さまざまな用途で高い化学的適合性を備えた汎用ポンプヘッド。

食品製造向け規格適合: FDA規則21 CFR177.1680。

 0.7 MPa 0M3.3200.PFP

SEBS

次亜塩素酸ナトリウム、硫酸、過酸化水素の用途に最適で、最大 0.4 Mpaの吐出圧を実現します。他の特定の化学薬品との適合性については、化学薬品の適合性に関するセクションを参照してください

食品製造向け規格適合: FDA規則21 CFR177.1680、EC1935/2004、EU規則10/2011。

 0.4MPa 0M3.3800.PFP

PU

最大 0.5MPaの吐出圧を持つポリマーに最適です。他の特定の化学薬品との適合性については、化学薬品の適合性に関するセクションを参照してください。

食品製造向け規格適合: FDA規則21 CFR177.1680、EC1935/2004、EU規則10/2011。

 0.5MPa 0M3.3500.PFP
ReNu 120

Santoprene

さまざまな用途で高い化学的適合性を備えた汎用ポンプヘッド。

 0.4MPa 0M3.4200.PFP
CWT 30

EPDM および PEEK 流体接触要素

さまざまな用途で高い化学的適合性を備えた汎用ポンプヘッド。

 0.9MPa 0M3.5700.PFP

動画

注文情報

製品コード

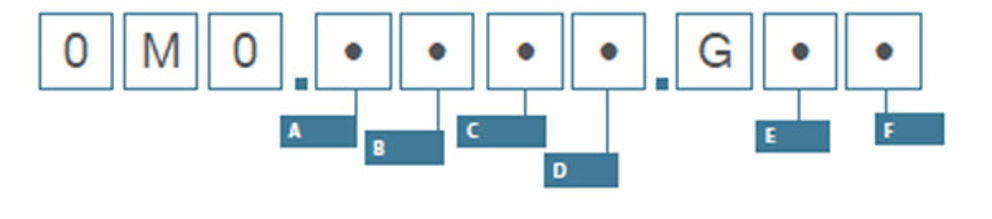

ポンプ製品コード

A

B

C

D

E

F

モデル

ポンプヘッド

ドライブ種類

デジタルI/Oタイプ

ポンプヘッドの向き

電源プラグ

1: Qdos 20

2: Qdos 30

3: Qdos 60

4: Qdos 120

5: Qdos CWT®

2: Santoprene

5: PU

7: EPDM

8：SEBS

1: リモート

3: マニュアル

4: ユニバーサル

5: ユニバーサル+

7: PROFIBUS

L: 標準ポンプ種類（マニュアル、リモートおよびPROFIBUSモデル）

L: オープンコレクタ出力、DC5～24V入力（ユニバーサル、ユニバーサル+モデル）

R: リレーモジュール、電圧フリーAC110V DC30Vリレー接点（ユニバーサル、ユニバーサル+モジュール）

L: 左（ Left ）

R: 右

A: US

E: ヨーロッパ

U: 英国

K: オーストラリア

R: アルゼンチン

C: スイス

D: インド、南アフリカ

B: ブラジル

V: DC12～24V

Z: 中国



ポンプヘッドの製品コード

説明 部品コード
ReNu 20ポンプヘッド PU/PFPE 0.4MPa 0M3.1500.PFP
ReNu 20ポンプヘッド SEBS/PFPE 0.7MPa 0M3.1800.PFP
ReNu 30ポンプヘッドSantoprene/PFPE 0.7MPa 0M3.2200.PFP
ReNu 30ポンプヘッド SEBS/PFPE 0.4MPa 0M3.2800.PFP
ReNu 60ポンプヘッドSantoprene/PFPE 0.7MPa 0M3.3200.PFP
ReNu 60ポンプヘッド SEBS/PFPE 0.4MPa 0M3.3800.PFP
ReNu 60ポンプヘッドPU 0.5 MPa 0M3.3500.PFP
ReNu 120ポンプヘッドSantoprene/PFPE 0.4MPa 0M3.4200.PFP
CWT 30ポンプヘッド EPDM/PEEK / PFPE 9 bar （ 130 psi ） 0M3.5700.PFP
