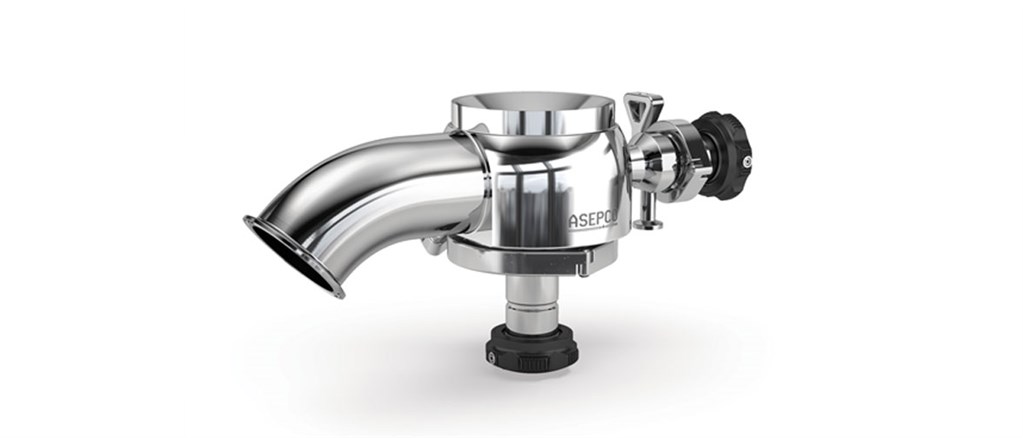

ASEPCO Weirless Radial diaphragm™ Sterillite-ventil

Designade specifikt för att möta de stränga kraven från bioprocessindustrin. Weirless Radial diaphragm-tankventiler erbjuder lösningar för de mest utmanande tillämpningarna. Det är enkelt att svetsa våra ventiler helt infällda i din tank med vår robusta och tjocka svetsfläns. Det finns inga packningar, bultar eller fogar.

Egenskaper och fördelar

Patenterat radiellt membran som eliminerar infångning för enkel rengöring
En speciell ångport har lagts till i vår standard-tankbottenventil
Eliminerar helt döda punkter i samband med ånga eller rengöring av vätskeportar på stängda ventiler
Infälld monteringsdesign utan packningar, bultar eller skarvar

Teknisk sammanfattning

Monteringstyp	Spola
Utloppsanslutningar	Hygienisk fläns, Stumsvets
Max. drifttryck	17 bar
Max. drifttryck	250 psi
Kompatibla manöverdon	Autoklaverbar, manuellt, Compact, Normalt öppen pneumatisk, Normalt sluten
Kompatibla membran	EPDM, EPDM Plus, Silikon, Silikon plus, Viton
Ytfinishalternativ	Elektropolerad, Max 10 mikrotum Ra (0,25 µm Ra), Max 15 mikrotum Ra (0,375 µm Ra), Max 20 mikrotum Ra (0,5 µm Ra)
Certifiering	ISO 9001
Standarder	ASME BPE, CE-PED

I tabellen teknisk sammanfattning visas funktioner som är tillgängliga inom intervallet. Se fliken ”Specifikationer” för modellspecifik information.

Prestanda

Sterillite-ventil flöden
Storlek	CV vid 0,07 bar (1 psi)
tum	LPM	US gpm
0,75	39,7	10,5
1,00	59,8	15,8
1,50	180	47,5
2,00	272	72
2,50	643	170
3,00	1143	302

Specifikationer

Tekniska specifikationer

	Sterilite-ventiler
Monteringstyp	Spola
Flödeshastighet	59.8 - 1,143 L/m
Flödeshastighet	15.8 - 302 US gpm
Storlekar	1,0", 1,5", 2,0", 2,5", 3,0"
Utloppsanslutningar	Hygienisk fläns, Stumsvets
Max. drifttryck	17 bar
Max. drifttryck	250 psi
Drifttemperaturområde	-51 °C till 204 °C
Drifttemperaturområde	-60 °F till 400 °F
Kompatibla manöverdon	Autoklaverbar, manuellt, Compact, Normalt öppen pneumatisk, Normalt sluten
Kompatibla membran	EPDM, EPDM Plus, Silikon, Silikon plus, Viton
Ytfinishalternativ	Elektropolerad, Max 10 mikrotum Ra (0,25 µm Ra), Max 15 mikrotum Ra (0,375 µm Ra), Max 20 mikrotum Ra (0,5 µm Ra)
Certifiering	ISO 9001
Standarder	ASME BPE, CE-PED
Vikt	1.36 - 6.03 kg
Vikt	3 - 13.29 lbs

Temperaturområdet beror på membranmaterial.

Mått för Sterilite-ventiler

TFXX-210-X: Infälld* Sterillite-ventil
Storlek	A		B		C - med pneumatiskt manöverdon		C - med manuellt manöverdon		D		E		°F		G		H
tum	mm	tum	mm	tum	mm	tum	mm	tum	mm	tum	mm	tum	mm	tum	mm	tum	mm	tum
0,75	113	4,44	52	2,06	173	6,82	148	5,81	76	2,98	76	2,98	76	2,98	85	3,34	73	2,89
1,00	253	9,98	96	3,78	208	8,19	186	7,34	76	2,98	62	2,45	133	5,25	85	3,34	73	2,89
1,50	297	11,71	132	5,19	184	7,26	166	6,53	76	2,98	64	2,53	146	5,75	91	3,59	81	3,17
2,00	339	13,33	163	6,43	271	10,66	212	8,34	102	4,00	95	3,75	185	7,30	98	3,84	91	3,59
2,50	200	7,89	192	7,54	271	10,66	212	8,34	125	4,91	125	4,91	125	4,91	110	4,34	111	4,38
3,00	430	16,92	235	9,24	381	15,00	284	11,17	125	4,91	133	5,22	212	8,34	110	4,34	111	4,38

Vikt

Vikt
Storlek	Ventilhus		Total vikt med manuellt manöverdon		Total vikt med pneumatiskt aktiveringsdon
tum	kg	lb	kg	lb	kg	lb
0,75	1,40	3,10	3,06	6,75	3,61	7,95
1,00	1,36	3,00	3,02	6,65	3,56	7,85
1,50	2	4,43	3,67	8,08	4,21	9,28
2,00	3,45	7,60	6,24	13,75	6,99	15,40
2,50	6,03	13,29	8,80	19,39	16,35	36,04
3,00	5,98	13,18	8,75	19,28	16,30	35,93

Materialspecifikation

Material

Hastelloy, Rostfritt stål 316L, Rostfritt stål AL-6XN

Litteratur

Broschyrer

ASEPCO weirless radial diaphragm valves (EN).pdf
PDF - 600,3kb

Datablad

ASEPCO sterillite valve datasheet (EN).pdf
PDF - 199,4kb

Bruksanvisningar

Tank valve manual (EN).pdf
PDF - 2,4mb

Manöverdon

Manöverdonen i AKS-serien** för tankventiler är hållbara, enkla att underhålla och tillverkade av ett plasthus med rostfritt membrangränssnitt. Manöverdonet har en hygienisk design som är övensstämmer med GMP.

Våra manöverdon för tankventiler finns även i AJS-serien, som är helt rostfria manöverdon med samma prestanda men i ett mer robust utförande.

Båda versionerna finns som manuella eller pneumatiska och har lasergraverade serienummer för spårbarhet samt en marknadsledande treårig garanti. Det är mycket lätt att automatisera de manuella versionerna genom att montera brytare eller styrenheter från olika tillverkare.

Fungerar med alla tillverkares linjära brytare och styrenheter (d.v.s. Westlock, Stonel, Burkert etc.)

**Manöverdon i AKS-serien finns endast i storlekarna 0,5–1,5"

Membran

Flera material klarar i stort sett alla temperaturer, tryck och kemiska utmaningar inom livsmedels- och biofarmindustrin.

Material inkluderar:

Silikon
EPDM
Silikon plus
EPDM plus
Viton A
Viton A (ångbeständig)
Viton GF
PTFE

Alla membran är laseretsade med härdningsdatum och batchnummer, vilket säkerställer att de är helt spårbara.

Beställningsinformation

Produktkoder

Produktkoder för Sterilite-ventiler

Modellkod	Artikelbeskrivning
TF10-210-X*	Radialventil 1”, Sterillite EN 1.4435 kropp/EN1.4404 kopplingar, passar 0,375” tjockt eller mindre huvud, 1” 45̊ klämändutlopp, klämändutlopp & 0,5” satellitventil, klämändutlopp @ 180, 0,5” rak klämma, Ra ytfinish*, elektropolerad och passiverad, inkluderar kropp/ställdonsklämma
TF17-210-X*	Radialventil 1,5”, Sterillite EN 1.4435 kropp/EN1.4404 kopplingar, passar 0,375” tjockt eller mindre huvud, 1,5” 45̊ klämändutlopp, klämändutlopp & 0,5” satellitventil, klämändutlopp @ 180, 0,5” rak klämma, Ra ytfinish*, elektropolerad och passiverad, inkluderar kropp/ställdonsklämma
TF20-210-X*	Radialventil 2”, Sterillite EN 1.4435 kropp/EN1.4404 kopplingar, passar 0,375” tjockt eller mindre huvud, 2” 45̊ klämändutlopp, klämändutlopp & 0,5” satellitventil, klämändutlopp @ 180, 0,5” rak klämma, Ra ytfinish*, elektropolerad och passiverad, inkluderar kropp/ställdonsklämma
TF30-210-X*	Radialventil 3”, Sterillite EN 1.4435 kropp/EN1.4404 kopplingar, passar 0,375” tjockt eller mindre huvud, 3” 45̊ klämändutlopp, klämändutlopp & 0,5” satellitventil, klämändutlopp @ 180, 0,5” rak klämma, Ra ytfinish*, elektropolerad och passiverad, inkluderar kropp/ställdonsklämma
*Obs: X representerar ett av följande alternativ – 1 = 20 mikrotum Ra-ytfinish 2 = 15 mikrotum Ra-ytfinish 3 = 10 mikrotum Ra-ytfinish
