Qdos 정량 펌프

개요

Qdos 케미칼 정량 및 주입 펌프

최대 9bar의 일정한 유량을 제공하는 Qdos 연동 케미칼 정량이송 펌프는 다이어프램(diaphragm) 정량 펌프에 비해 사용자에게 고유한 장점을 제공합니다.

Qdos 펌프는 긴 정비 주기를 제공하여 공정 작동 중단 시간의 영향을 줄이고 전반적인 소유 비용을 낮춥니다.

보조 장비가 필요하지 않습니다.

다이어프램(diaphragm) 정량 펌프는 정상 작동하기 위해 유지보수가 필요한 다양한 보조 장비가 있어야 됩니다.

Qdos 펌프는 모든 공정 조건에서 정확하고 선형적이며 반복 가능한 계량을 보장하면서 보조 장비의 필요성을 없애줍니다.

화학적 호환성 안내서

특징 및 이점

  • 최대 9에서 유량 0.1 - 2000ml/min bar
  • 간단하게 바로 설치할 수 있기 때문에, 보조 장비가 필요하지 않습니다.
  • 공구가 필요 없는 단일 구성품의 교체로 유지보수를 줄일 수 있습니다.
  • 소유 비용이 다이어프램(diaphragm) 펌프보다 낮습니다.
  • 더욱 정확한 정량이송으로 케미칼 비용을 절감시킬 수 있습니다.
  • 배압 밸브, 맥동 방지기, 가스 제거 밸브, 풋밸브, 여과기 또는 플로트 스위치가 없음

기술 요약

최대 유량2000 ml/min
최소 유량 0.1 ml/min
최대 유량31.7 USGPH
최소 유량0.001 USGPH
최대 작동 압력9 bar
최대 작동 압력130 psi
주변 온도 범위5°C - 45 °C
주변 온도 범위41°F - 113 °F
제어 유형Profibus®, Universal, Universal+, 범용 +릴레이, 범용 릴레이, 수동, 원격
표준CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61
유입 차단IP66, NEMA 4X
공급 전원100V - 240V AC 50Hz - 60Hz 190VA, 12V - 24V DC

기술 요약 표에는 범위 내에서 사용할 수 있는 기능이 나열되어 있습니다. 모델별 정보는 '사양' 탭을 참조하십시오.

성능

Qdos 20 성능

qdos qdos 원격
속도(rpm) 유량 ml/min(USGPH)* 속도(rpm) 유량 ml/min(USGPH)*
qdos20 0.017-55 0.1-333(0.001-5.3) 0.034-55 0.2-333(0.003-5.3)
qdos20 PU 0.017-55 0.1-450(0.001–7.13) 해당 없음 해당 없음

*정확도 ±1%, 반복성 ±0.5%

Qdos 30 성능

qdos qdos 원격
속도(rpm) 유량 ml/min(USGPH)* 속도(rpm) 유량 ml/min(USGPH)*
qdos30 0.025-125 0.1-500(0.001-7.93) 0.078-125 0.3-500(0.005-7.93)

*정확도 ±1%, 반복성 ±0.5%

Qdos 60 성능

qdos qdos 원격
속도(rpm) 유량 ml/min(USGPH)* 속도(rpm) 유량 ml/min(USGPH)*
qdos60 0.013-125 0.1-1000(0.001-15.85) 0.078-125 0.6-1000(0.01-15.85)
qdos60 PU 0.013-125 0.1-1000(0.001-15.85) 0.078-125 0.6-1000(0.01-15.85)

*정확도 ±1%, 반복성 ±0.5%

Qdos 120 성능

qdos qdos 원격
속도(rpm) 유량 ml/min(USGPH)* 속도(rpm) 유량 ml/min(USGPH)*
qdos120 0.006-140 0.1-2000(0.001-31.7) 0.078-125 1.25-2000(0.02-31.7)

*정확도 ±1%, 반복성 ±0.5%

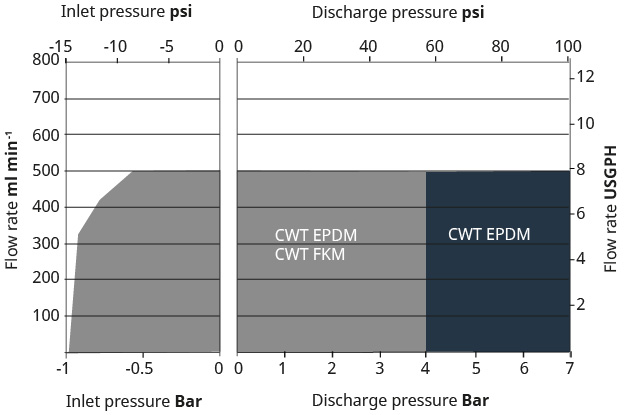

Qdos CWT 성능

Qdos® CWT™ Qdos® CWT™ 원격
속도(rpm) 유량 ml/min(USGPH)* 속도(rpm) 유량 ml/min(USGPH)*
0.025-125 0.1-500(0.001-7.93) 0.078-125 0.3-500(0.005-7.93)
*정확도 ±1%, 반복성 ±0.5%
* 유량은 배출 압력에 의해 영향을 받을 수 있습니다

사양

기술 사양

Qdos 20Qdos 30Qdos 60Qdos 120Qdos CWT
최대 유량450 ml/min500 ml/min1000 ml/min2000 ml/min500 ml/min
최소 유량 0.1 ml/min0.1 ml/min0.1 ml/min0.1 ml/min0.1 ml/min
최대 유량7.13 USGPH7.93 USGPH15.85 USGPH31.7 USGPH7.93 USGPH
최소 유량0.001 USGPH0.001 USGPH0.001 USGPH0.001 USGPH0.001 USGPH
최대 작동 압력7 bar7 bar7 bar4 bar9 bar
최대 작동 압력100 psi100 psi100 psi60 psi130 psi
최대 작동 속도55 rpm125 rpm125 rpm140 rpm125 rpm
주변 온도 범위5°C - 40 °C5°C - 45 °C5°C - 45 °C5°C - 45 °C5°C - 40 °C
주변 온도 범위41°F - 104 °F41°F - 113 °F41°F - 113 °F41°F - 113 °F41°F - 104 °F
중량5.7 kg5.05 kg5.7 kg5.7 kg6.8 kg
중량12.6 lbs11.1 lbs12.6 lbs12.6 lbs15 lbs
제어 유형Profibus®, Universal, Universal+, 수동, 원격 Profibus®, Universal, Universal+, 수동, 원격 Profibus®, Universal, Universal+, 수동, 원격 Profibus®, Universal, Universal+, 수동, 원격 Profibus®, Universal, Universal+, 범용 +릴레이, 범용 릴레이, 수동, 원격
표준CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61 CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61 CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61 CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61 CE, CETLus, CSA, C-Tick, IRAM S 마크, NSF61
유입 차단IP66, NEMA 4X IP66, NEMA 4X IP66, NEMA 4X IP66, NEMA 4X IP66, NEMA 4X
습도31 ℃(88 ℉)까지 80 %, 40 ℃(104 ℉)에서 50%까지 선형으로 감소 31 ℃(88 ℉)까지 80 %, 40 ℃(104 ℉)에서 50%까지 선형으로 감소 31 ℃(88 ℉)까지 80 %, 40 ℃(104 ℉)에서 50%까지 선형으로 감소 31 ℃(88 ℉)까지 80 %, 40 ℃(104 ℉)에서 50%까지 선형으로 감소 31 ℃(88 ℉)까지 80 %, 40 ℃(104 ℉)에서 50%까지 선형으로 감소
노이즈1m에서 <70dB(A) 1m에서 <70dB(A) 1m에서 <70dB(A) 1m에서 <70dB(A) 1m에서 <70dB(A)
최대 고도2000 m2000 m2000 m2000 m2000 m
공급 전원100V - 240V AC 50Hz - 60Hz 190VA, 12V - 24V DC 100V - 240V AC 50Hz - 60Hz 190VA, 12V - 24V DC 100V - 240V AC 50Hz - 60Hz 190VA, 12V - 24V DC 100V - 240V AC 50Hz - 60Hz 190VA, 12V - 24V DC 100V - 240V AC 50Hz - 60Hz 190VA, 12V - 24V DC
최소 및 최대 유량은 펌프헤드, 유량 단위 및 제어 방법에 따라 다릅니다. 압력과 속도는 선택한 펌프헤드에 따라 다릅니다.

Qdos 20 치수

모델 A B C D E F G H I
qdos20 234mm(9.2”) 2 1 4 mm ( 8 . 4 ” ) 104.8mm(4.1”) 266mm(10.5”) 43mm(1.7”) 1 7 3 mm ( 6 . 8 ” ) 4 0 mm ( 1 . 6 ” ) 1 4 0 mm ( 5 . 5 ” ) 10mm(0.4”)
* 릴레이 모듈(옵션)

Qdos 30 치수

모델 A B C D E F G H I
qdos30 234mm(9.2”) 2 1 4 mm ( 8 . 4 ” ) 71.5mm(2.8”) 233mm(9.2”) 43mm(1.7”) 1 7 3 mm ( 6 . 8 ” ) 4 0 mm ( 1 . 6 ” ) 1 4 0 mm ( 5 . 5 ” ) 10mm(0.4”)
* 릴레이 모듈(옵션)

Qdos 60 치수

모델 A B C D E F G H I
qdos60 234mm(9.2”) 2 1 4 mm ( 8 . 4 ” ) 104.8mm(4.1”) 266mm(10.5”) 43mm(1.7”) 1 7 3 mm ( 6 . 8 ” ) 4 0 mm ( 1 . 6 ” ) 1 4 0 mm ( 5 . 5 ” ) 10mm(0.4”)
* 릴레이 모듈(옵션)

Qdos 120 치수

모델 A B C D E F G H I
qdos120 234mm(9.2”) 2 1 4 mm ( 8 . 4 ” ) 104.8mm(4.1”) 266mm(10.5”) 43mm(1.7”) 1 7 3 mm ( 6 . 8 ” ) 4 0 mm ( 1 . 6 ” ) 1 4 0 mm ( 5 . 5 ” ) 10mm(0.4”)
* 릴레이 모듈(옵션)

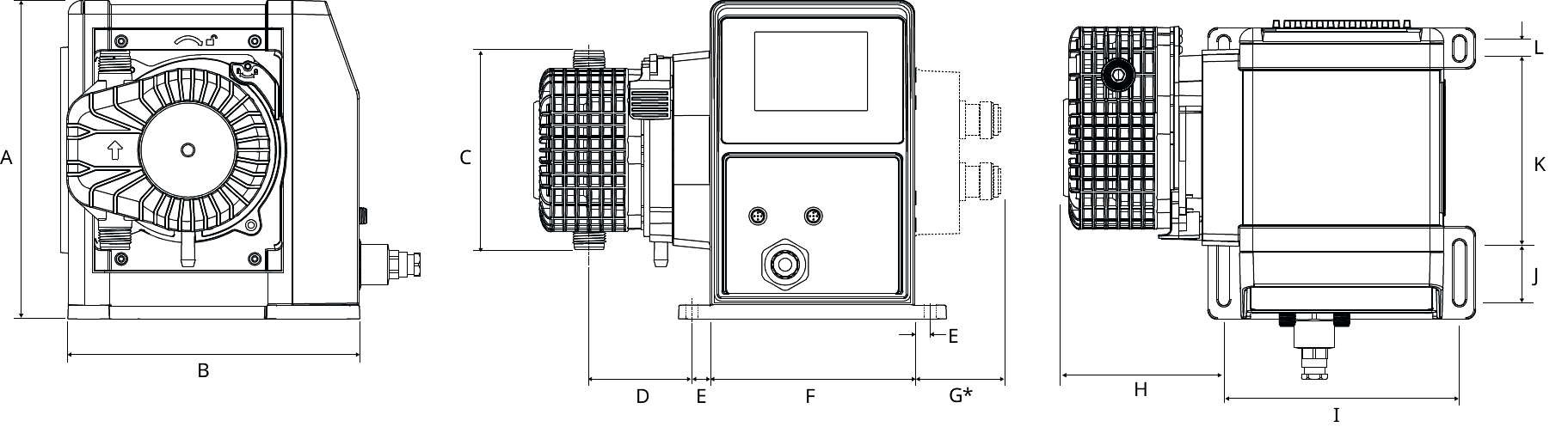

Qdos CWT 치수

A B C D E F G* H I J K L
234mm(9.2”) 2 1 4 mm ( 8 . 4 ” ) 146mm(5.8") 77.4mm(3.1inch) 11.5mm(0.5”) 150 mm(5.9") 43mm(1.7”) 117.9mm(4.6inch) 1 7 3 mm ( 6 . 8 ” ) 4 0 mm ( 1 . 6 ” ) 1 4 0 mm ( 5 . 5 ” ) 10mm(0.4”)
* 릴레이 모듈(옵션)

구성 재질

베어링스테인레스강, 철강
구동축스테인레스강 440C
드라이브 케이스워크20% 유리 충진 PPE/PS
드라이브 케이스워크 코팅20% 유리 충진 PPE/PS
유체 커넥터PVDF, 폴리프로필렌
키패드/HMI폴리에스테르
윤활유PFPE based
펌프헤드 바디 어셈블리30 % 유리 충진 PPO/PS, 40% 유리 충진 PPS
펌프헤드 로터 어셈블리PP(polypropylene), 스테인레스강, 유리 충진 나일론
튜빙PU, Santoprene, SEBS
유체 접촉 엘레멘트EPDM, PEEK, PP
유체 연결 포트폴리프로필렌
유체 연결 씰Santoprene
펌프헤드 인클로저 씰EPDM, NBR
로터스테인레스강 303

제어

제어 옵션

작동 모드 수동 원격 PROFIBUS(프로피버스) Universal Universal+
수동
PROFIBUS—버스 속도 9.6~1,500 kb/s
접점
4-20mA
오류 보고



특징 수동 원격 PROFIBUS(프로피버스) Universal Universal+
유량 표시
속도 표시
Fluid level monitor(수위 모니터)
최대(프라이밍)
오토 리스타트(전원 복원 후)
유체 재충진
누액 감지
3.5”(88.9mm) 컬러 TFT 디스플레이
LED 펌프 상태 아이콘



제어 방법 수동 원격 PROFIBUS(프로피버스) Universal Universal+
입력/출력 옵션 L L L or R L or R
수동 제어 기능
4-20mA 입력
4-20mA 입력 2개 지점 교정
4-20mA 출력
접점 입력(펄스/배치) L or R L or R
수동 모드 속도 조정 범위 3333:1(Qdos 20)
5000:1(Qdos 30)
10000:1(Qdos 60)
20000:1(Qdos 120)
3333:1(Qdos 20)
5000:1(Qdos 30)
10000:1(Qdos 60)
20000:1(Qdos 120)
3333:1(Qdos 20)
5000:1(Qdos 30)
10000:1(Qdos 60)
20000:1(Qdos 120)
3333:1(Qdos 20)
5000:1(Qdos 30)
10000:1(Qdos 60)
20000:1(Qdos 120)
최소 모터 조정 속도 증분
(작동 모드 및 선택한 유량 단위에 종속됨)
0.006 0.078 0.100 0.003 0.003
4-20mA 해상도 1600:1 1600:1 1600:1
Profibus 속도 해상도 550:1(Qdos 20)
1250:1(Qdos 30)
1250:1 Qdos 60
1400:1(Qdos 120)
운전 정지 입력
운전 상태 출력 L
알람 출력 L
구성 가능한 릴레이 출력 네 개 R
원격 유체 재충진



PROFIBUS(프로피버스) 수동 원격 PROFIBUS(프로피버스) Universal Universal+
속도 설정점
속도 피드백
유량 교정 기능
가동 시간
회전 카운터
누액 감지
유체 저수위 경고
진단 피드백



보안 수동 원격 PROFIBUS(프로피버스) Universal Universal+
키패드 잠금
설정 보호를 위한 PIN 잠금



* 제어 옵션 – Universal 및 Universal+ 모델
변형품 표준 펌프(L) 릴레이 모듈(R)
Input 5-24V DC 5-24V DC 또는 110V AC
출력 개방 컬렉터 접점 정격 110V AC, 4A 30V DC, 4A

데이터시트

브로셔

  1. Qdos CWT brochure (EN).pdf
    PDF - 993.8kb
  2. Water and wastewater industry (EN).pdf
    PDF - 582.2kb
  3. Qdos range brochure (EN).pdf
    PDF - 1.7mb

데이터시트

  1. Qdos 20 datasheet (EN).pdf
    PDF - 1.7mb
  2. Qdos CWT datasheet (EN).pdf
    PDF - 1.6mb
  3. Qdos 60 datasheet (EN).pdf
    PDF - 1.5mb
  4. Qdos 30 datasheet (EN).pdf
    PDF - 1.5mb
  5. Qdos 120 datasheet (EN).pdf
    PDF - 1.5mb

매뉴얼

  1. Qdos manual (EN).pdf
    PDF - 6.1mb

기타 리소스

  1. Qdos30_RH.stp
    STP - 30.6mb
  2. Qdos 30 LH.stp
    STP - 30.8mb
  1. PROFIBUS (GSD) Qdos 30,60,120 control file.gsd
    GSD - 2.6kb

펌프헤드

공구가 필요 없는 단일 구성품의 교체로 유지보수를 줄일 수 있습니다.

업계 최고의 ReNu 및 CWT 펌프헤드 기술은 Qdos 펌프의 핵심입니다. 이것은 광범위한 점도를 가진 유체를 정확하고 반복정량성이 높은 유동을 얻을 수 있습니다.

Renu 및 CWT 펌프헤드는 다양한 공정 조건에서 정확하고 선형적이며 반복 가능한 낮은 펄스 흐름을 제공합니다.

안전하고, 공구 유지보수가 필요 없으며, 작업자가 화학 물질에 노출되지 않도록 하는 통합형 누출 탐지기가 있습니다.

Qdos 펌프는 ReNu 또는 펌프의 왼쪽 또는 오른쪽에 장착된 CWT 펌프헤드와 함께 주문할 수 있습니다.

Pumphead펌프헤드 튜브 재질 최대 작동 압력 부품 번호
ReNu 20

SEBS

60 ~ 100psi의 배출 압력을 가진 차아염소산나트륨 적용처에 최적화

식품-등급-규정 준수: FDA regulations 21 CFR177.1680 and EC1935/2004, EU regulation 10/2011



7bar 0M3.1800.PFP

PU

최대 4bar의 배출 압력 고분자에 맞게 최적화되었습니다. 다른 특정 케미칼의 적합성에 대한 자세한 내용은 케미칼 내화학성 섹션을 참조하십시오.

식품-등급-규정 준수: FDA regulations 21 CFR177.1680 and EC1935/2004, EU regulation 10/2011

4bar 0M3.1500.PFP
ReNu 30

Santoprene

다양한 어플리케이션에서 높은 케미칼 내화학성을 가진 일반 용도 펌프헤드

식품-등급-규정 준수: FDA regulations 21 CFR177.1680

7bar 0M3.2200.PFP

SEBS

최대 4bar의 배출 압력을 가진 하이포아염소산나트륨, 황산 및 과산화수소 적용처에 최적화되었습니다. 다른 특정 케미칼의 적합성에 대한 자세한 내용은 케미칼 내화학성 섹션을 참조하십시오.

식품-등급-규정 준수: FDA regulations 21 CFR177.1680 and EC1935/2004, EU regulation 10/2011

4bar 0M3.2800.PFP
ReNu 60

Santoprene

다양한 어플리케이션에서 높은 케미칼 내화학성을 가진 일반 용도 펌프헤드

식품-등급-규정 준수: FDA regulations 21 CFR177.1680

7bar 0M3.3200.PFP

SEBS

최대 4bar의 배출 압력을 가진 하이포아염소산나트륨, 황산 및 과산화수소 적용처에 최적화되었습니다. 다른 특정 케미칼의 적합성에 대한 자세한 내용은 케미칼 내화학성 섹션을 참조하십시오.

식품-등급-규정 준수: FDA regulations 21 CFR177.1680 and EC1935/2004, EU regulation 10/2011

4bar 0M3.3800.PFP

PU

최대 5bar의 배출 압력 고분자에 맞게 최적화되었습니다. 다른 특정 케미칼의 적합성에 대한 자세한 내용은 케미칼 내화학성 섹션을 참조하십시오.

식품-등급-규정 준수: FDA regulations 21 CFR177.1680 and EC1935/2004, EU regulation 10/2011

5 bar 0M3.3500.PFP
ReNu 120

Santoprene

다양한 어플리케이션에서 높은 케미칼 내화학성을 가진 일반 용도 펌프헤드

4bar 0M3.4200.PFP
CWT30 EPDM

EPDM 및 PEEK 유체 접촉 엘레멘트

다양한 어플리케이션에서 높은 케미칼 내화학성을 가진 일반 용도 펌프헤드

9bar 0M3.5700.PFP

동영상

주문 정보

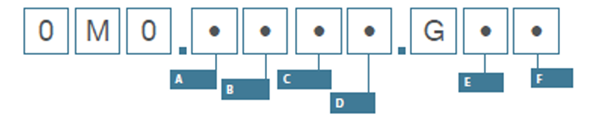

제품 코드

Qdos 20 제품 코드

설명 Partcode
ReNu 20 펌프헤드 PU / PFPE 4bar(60psi) 0M3.1500.PFP
ReNu 20 펌프헤드 SEBS / PFPE 7bar(100psi) 0M3.1800.PFP



Qdos 30 제품 코드

설명 Partcode
ReNu 30 펌프헤드 Santoprene / PFPE 7bar(100psi) 0M3.2200.PFP
ReNu 30 펌프헤드 SEBS / PFPE 4bar(60psi) 0M3.2800.PFP



Qdos 60 제품 코드

설명 Partcode
ReNu 60 펌프헤드 Santoprene / PFPE 7bar(100psi) 0M3.3200.PFP
ReNu 60 펌프헤드 SEBS / PFPE 4bar(60psi) 0M3.3800.PFP
ReNu 60 펌프헤드 PU 5bar(70psi) 0M3.3500.PFP



Qdos 120 제품 코드

설명 Partcode
ReNu 120 펌프헤드 Santoprene / PFPE 4bar(60psi) 0M3.4200.PFP



Qdos CWT 제품 코드

설명 Partcode
CWT 30 pumphead EPDM/PEEK/PFPE 7 bar (100 psi) 0M3.5700.PFP
