Letkupumppujen lisävarusteet

Purkautumispulsaation vaimennin

Järjestä demo

Yleiskatsaus

Purkautumisen pulsaationvaimentimen asentaminen poistolinjaan poistaa jopa 90 % pulsaatioista, mikä suojaa pumppua ja prosessiputkea.

Parantaa prosessien käytettävyysaikaa ja suorituskykyä vähentämällä pumpun ja prosessin pulsaatiota
Vähentää järjestelmän tärinää ja poistaa letkun vesivasarailmiön, jolloin pumpun suorituskyky paranee
Letkukoolle 25 mm (1 tuumaa) - 100 mm (4 tuumaa) sopiva letkuliitäntä, jossa on vähän huoltoa
Poistaa jopa 90 % pumpun purkauspulsaatiosta 2 baarin (29 psi) ja 16 baarin (232 psi) välillä
Täyttää direktiivin 2014/68/EU vaatimukset, sertifioijana LRQA

	PD 40	PD 65	PD100
Suurimman käyttöpaineen alueet	16 bar (232.1 psi)	16 bar (232.1 psi)	16 bar (232.1 psi)
Säilytyslämpötila	-40 °C – 70 °C (-40 °F – 158 °F)	-40 °C – 70 °C (-40 °F – 158 °F)	-40 °C – 70 °C (-40 °F – 158 °F)
Tuotteen lämpötila-alue	-10 °C – 80 °C	-10 °C – 80 °C	-10 °C – 80 °C
Tuotteen lämpötila-alue	14 °F – 176 °F	14 °F – 176 °F	14 °F – 176 °F
Kokoonpanon painoalueet	34.4 kg (75.8 lbs)	79.9 kg (176.1 lbs)	146 kg (321.9 lbs)

Mitat millimetreinä (DIN-laipat)							Mitat tuumina (150# ANSI-laipoille)
		A	B	C	C	n x N	L	M	A	B	C	C	n x N	L	M
Vaimennintyyppi	Pumpun tyyppi			SS	PVC PVDF PP			DIN-laipan koko			SS	PVC PVDF PP			ANSI-laipan koko
PD40	APEX 28	168	800	4	20	4 x 14	85	25	6,6	31,5	0,16	0,79	4 x 5/8	3 – 1/8	1
PD40	APEX 35	168	800	4	20	4 x 18	100	32	6,6	31,5	0,10	0,79	4 x 5/8	3 – 7/8	1 – 1/2
PD40	Bredel 25	168	800	4	20	4 x 14	85	25	6,6	31,5	0,16	0,79	4 x 5/8	3 – 1/8	1
PD40	Bredel 32	168	800	4	20	4 x 18	100	32	6,6	31,5	0,16	0,79	4 x 5/8	3 – 1/2	1 – 1/4
PD40	Bredel 40	168	800	2,5	20	4 x 18	110	40	6,6	31,5	0,10	0,79	4 x 5/8	3 – 7/8	1 – 1/2

Mitat millimetreinä (DIN-laipat)							Mitat tuumina (150# ANSI-laipoille)
A	B	C	C	n x N	L	M	A	B	C	C	n x N	L	M
Vaimennintyyppi	Pumpun tyyppi			SS	PVC PVDF PP			DIN-laipan koko			SS				ANSI-laipan koko
PD65	Bredel 50	245	1056	6	20	4 x 18	125	50	9,6	41,6	0,24	0,79	4 x 3/4	4 – 3/4	2
PD65	Bredel 65	245	1058	3	20	4 x 18	145	65	9,6	41,7	0,12	0,79	4 x 3/4	5 – 1/2	2 – 1/2
PD65	Bredel 265	245	1058	3	20	4 x 18	145	65	9,6	41,7	0,12	0,79	4 x 3/4	5 – 1/2	2 – 1/2

Mitat millimetreinä (DIN-laipat)							Mitat tuumina (150# ANSI-laipoille)
A	B	C	C	n x N	L	M	A	B	C	C	n x N	L	M
Vaimennintyyppi	Pumpun tyyppi			SS	PVC PVDF PP			DIN-laipan koko			SS				ANSI-laipan koko
PD100	Bredel 80	324	1356	8	48	8 x 18	160	80	12,8	53,4	0,31	1,89	4 x 3/4	6	3
PD100	Bredel 280	324	1356	8	48	8 x 18	160	80	12,8	53,4	0,31	1,89	4 x 3/4	6	3
PD100	Bredel 100	324	1356	3	48	8 x 18	180	100	12,8	53,4	0,12	1,89	8 x 3/4	7 – 1/2	4
PD100	Bredel 2100	324	1356	3	48	8 x 18	180	100	12,8	53,4	0,12	1,89	8 x 3/4	7 – 1/2	4

Letkumateriaali	CSM, EPDM, Luonnonkautsu (NR), NBR
Kotelot	Hiiliteräs
O-rengas	NBR
Laippamateriaalit	Galvanoitu teräs, Ruostumaton teräs 316
Istukkaat	PP (polypropeeni), PVC, PVDF, Ruostumaton teräs

Letkun sisäosan materiaali määrittää letkun tyypin. Jokainen letkutyyppi on merkitty yksilöllisellä värikoodilla.

Voit tilata koodeja ja pulsaationvaimentimia ja lisäosia koskevia tietoja Bredel-edustajalta.

Letkun sisäosan materiaali määrittää letkun tyypin. Jokainen letkutyyppi on merkitty yksilöllisellä värikoodilla.

Voit tilata koodeja ja pulsaationvaimentimia ja lisäosia koskevia tietoja Bredel-edustajalta.

Letkun sisäosan materiaali määrittää letkun tyypin. Jokainen letkutyyppi on merkitty yksilöllisellä värikoodilla.

Voit tilata koodeja ja pulsaationvaimentimia ja lisäosia koskevia tietoja Bredel-edustajalta.

Bredel CIP -letkupumput 40-50

Enimmäisvirtausnopeus 8 500 L/h (37 USGPM) ja enimmäispaine 16 bar (232 psi). Elintarvikekäyttöön tarkoitettujen letkujen vaatimukset täyttävä.

Pumput – letkupumput
Bredel DuCoNite pumput

Enimmäisvirtausnopeus 5 250 L/h (23,1 USGPM) ja enimmäispaine 16 bar (232 psi). Maalaamaton galvanoitu pumpun kotelo.

Pumput – letkupumput

Kannen nostolaite

Varma ja helppo pumppupään kannen irrotus huoltoa varten. Tehosta letkupumpun toimintaa.

Letkupumppujen lisävarusteet
Korkean tason anturi

Tarjoaa lisäsuojaa pumpun sammutuksen käynnistämiseksi, jos ilmenee letkuvika.

Letkupumppujen lisävarusteet
Tulopään paineakku

Imupuolelle asennettu IPA-laite toimii hiljaisemmin ja pidentää letkun käyttöikää.

Letkupumppujen lisävarusteet
Kierroslukumittari

Pumpun nopeuden tarkka valvonta. Tehosta letkupumpun toimintaa.

Letkupumppujen lisävarusteet
Taajuusmuuttaja

Integroitu taajuusmuuntaja, jossa on muuttuvan nopeuden säätö. Tehosta letkupumpun toimintaa.

Letkupumppujen lisävarusteet

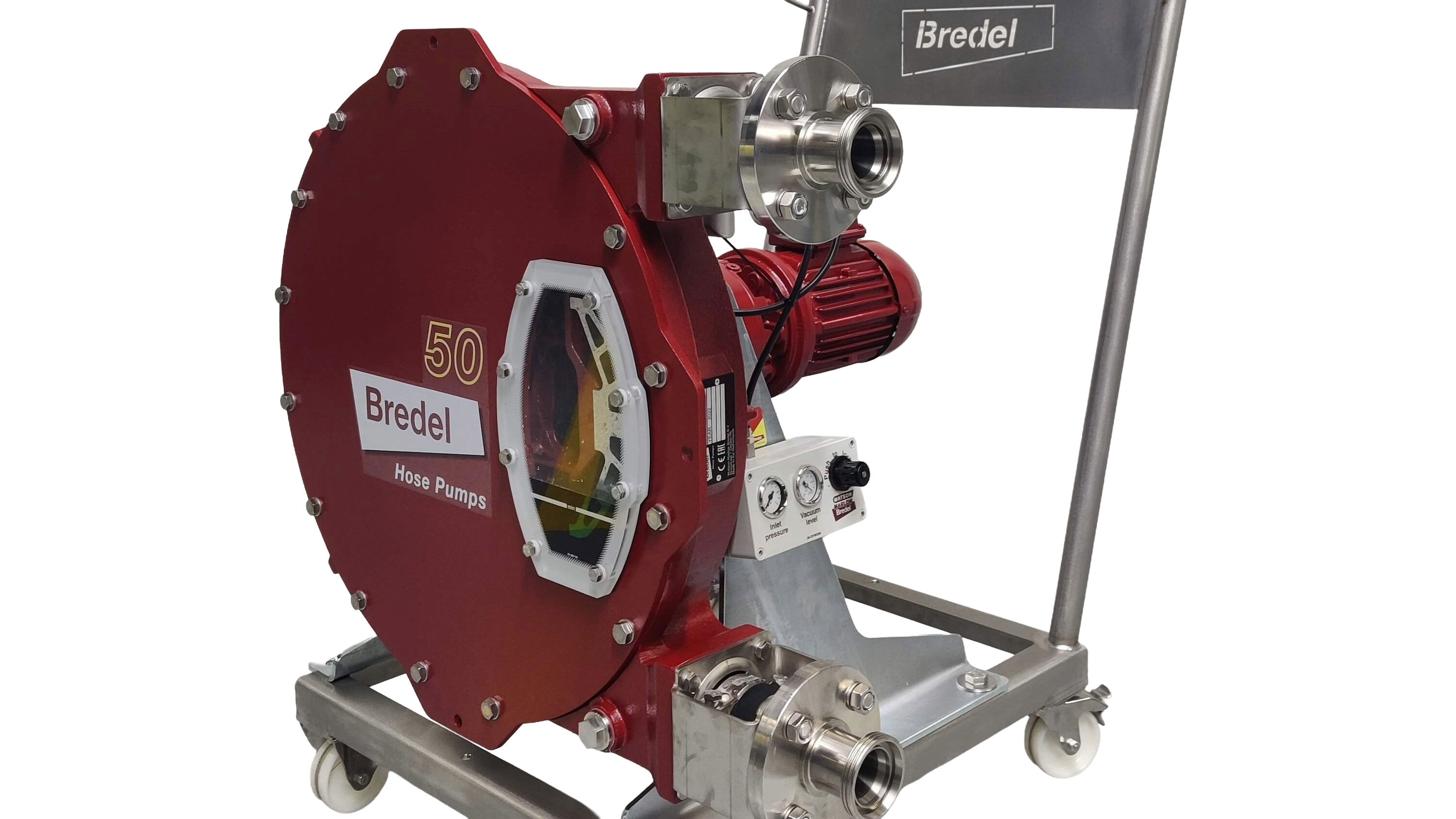

Pumppuvaunu
