Slang – peristaltisk

Slangelement för panelmonterade pumpar

Beställ ett prov
Beställ ett prov

Översikt

Precisionsslang för panelmonterade pumpar ger lång livslängd och utmärkt kemisk kompatibilitet. Kontinuerliga slangar och slangelement finns i sju material och upp till 50 innerdiametrar/väggtjocklekar för hela pumpsortimentet. Våra slangar kompletterar våra peristaltiska pumpar och gör det möjligt för våra kunder att driftsätta heltäckande lösningar för sina pumpbehov.

Egenskaper och fördelar

  • Konsekventa och exakta flöden
  • Optimerad slanglivslängd
  • Slangelement är optimalt anpassade till utformningen av varje pumptyp

Dela

Specifikationer

Tekniska specifikationer

400/A-slangelement400/D-slangelement400/M-slangelement400/N-slangelement400/DM-slangelement400/L-slangelement
Innerdiameterområden0.13 - 2.06 mm (0.005 - 0.08 tum) 0.5 - 3 mm (0.02 - 0.12 tum) 1.6 - 4 mm (0.16 tum) 0.5 - 3 mm (0.02 - 0.12 tum) 0.8 - 4.8 mm (0.03 - 0.19 tum)
Väggtjocklek0.85 mm (0.03 tum) 1 mm (0.04 tum) 1.6 mm (0.06 tum) 1 mm (0.04 tum)  mm ( tum) 1.6 mm (0.06 tum)
Kompatibla pumpar400/A 400F/D2, 400F/D3 400F/M1 400F/N2 400F/L2

Mått för 400/A-slangelement

Mått för 400/D-slangelement

Mått för 400/M-slangelement

Materialspecifikation

MaterialPVC, Santoprene, Silikon, Termoplastisk elastomer
SlangarPVC, Silikon, Termoplastisk elastomer
KopplingsmaterialPolypropen

Dokumentation

Broschyrer

  1. Fittings for science and industry (EN).pdf
    PDF - 10,8mb

Datablad

  1. 400L tube elements datasheet (SV).pdf
    PDF - 229,8kb
  2. 400M tube elements datasheet (SV).pdf
    PDF - 297,5kb
  3. 400A tube elements datasheet (SV).pdf
    PDF - 426kb
  4. 400N tube elements datasheet (SV).pdf
    PDF - 311,2kb
  5. 400D tube elements datasheet (SV).pdf
    PDF - 293,3kb
  6. 400VM manifold tube elements datasheet (SV).pdf
    PDF - 568,7kb

Beställningsinformation

Produktkoder

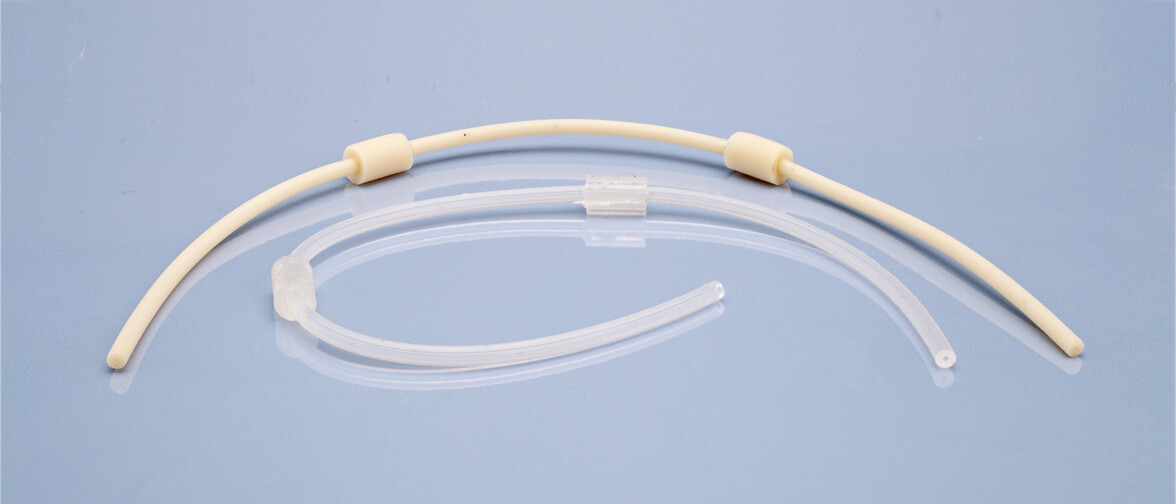

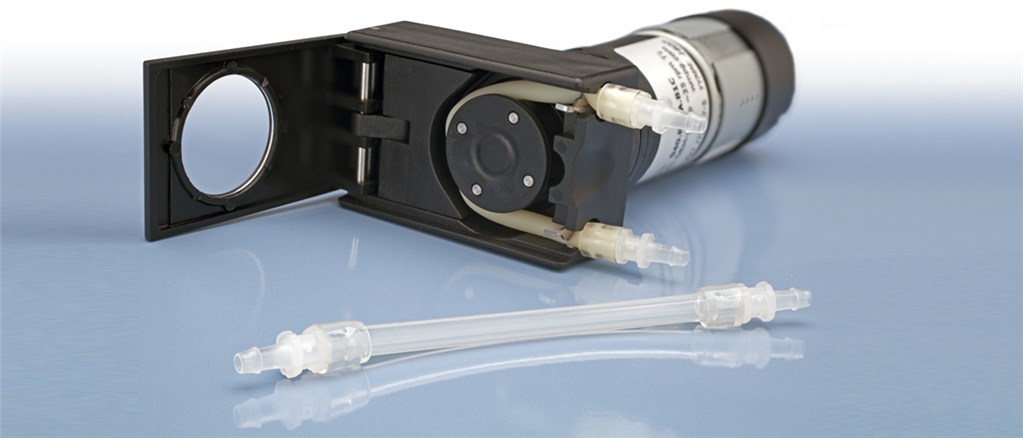

Produktkoder för 400/A-slangelement

PVC-slangelement för 400/A-pumpar
ID mm Broavstånd (mm) Slangbana Produktkod Design
0,13 52 + tryck 049.ET0A.013 1
0,25 52 + tryck 049.ET0A.025 1
0,38 52 + tryck 049.ET0A.038 1
0,44 52 + tryck 049.ET0A.044 1
0,51 52 + tryck 049.ET0A.051 1
0,57 52 + tryck 049.ET0A.057 1
0,64 52 + tryck 049.ET0A.064 1
0,76 52 + tryck 049.ET0A.076 1
0,89 52 + tryck 049.ET0A.089 1
0,95 52 + tryck 049.ET0A.095 2
1,02 52 + tryck 049.ET0A.102 2
1,09 52 + tryck 049.ETJA.109 2
1,14 52 + tryck 049.ETJA.114 2
1,22 52 + tryck 049.ETJA.122 2
1,30 52 + tryck 049.ETJA.130 2
1,42 52 + tryck 049.ETJA.142 2
1,52 52 + tryck 049.ETJA.152 2
1,65 52 + tryck 049.ETJA.165 2
1,75 52 + tryck 049.ETJA.175 2
1,85 52 + tryck 049.ETJA.185 2
2,06 52 + tryck 049.ETJA.206 2
Santoprene®-slangelement för 400/A-pumpar
ID mm Broavstånd (mm) Slangbana Produktkod Design
0,25 52 standard 049.EF0A.025 1
0,38 52 standard 049.EF0A.038 1
0,51 52 standard 049.EF0A.051 1
0,64 52 standard 049.EF0A.064 1
0,76 52 standard 049.EF0A.076 1
0,89 52 standard 049.EF0A.089 1
1,02 52 + tryck/standard 049.EFJA.102 2
1,14 52 + tryck/standard 049.EFJA.114 2
1,30 52 + tryck/standard 049.EFJA.130 2
1,42 52 + tryck/standard 049.EFJA.142 2
1,52 52 + tryck 049.EFJA.152 2
1,65 52 + tryck 049.EFJA.165 2
1,85 52 + tryck 049.EFJA.185 2
Silikonslangelement för 400/A-pumpar
ID mm Broavstånd (mm) Slangbana Produktkod Design
0,51 52 standard 049.EB0A.051 1
0,64 52 standard 049.EB0A.064 1
0,76 52 standard 049.EB0A.076 1
0,89 52 standard 049.EB0A.089 1
1,02 52 standard 049.EBJA.102 2
1,14 52 standard 049.EBJA.114 2
1,30 52 standard 049.EBJA.130 2
1,42 52 standard 049.EBJA.142 2
1,52 52 + tryck 049.EBJA.152 2
1,65 52 + tryck 049.EBJA.165 2
1,85 52 + tryck 049.EBJA.185 2
2,06 52 + tryck 049.EBJA.206 2

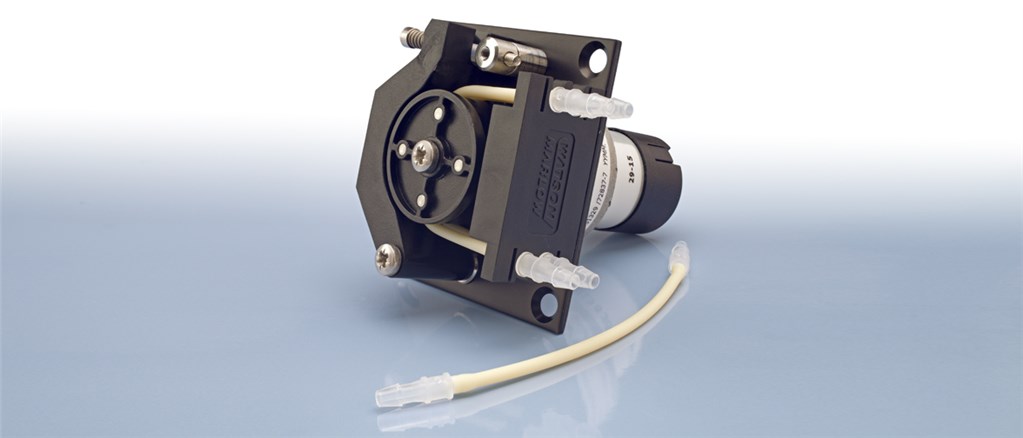

Produktkoder för 400/D-slangelement

Innerdiameter/vägg Bioprene Peroxidhärdad silikon Ansluter till
0,5/1,0 mm 049.EF6D.N05 - Slanginnerdiameter 3,0
1,0/1,0 mm 049.EF6D.N10 049.EH6D.N10 Slanginnerdiameter 3,0
2,0/1,0 mm 049.EF6D.N20 049.EH6D.N20 Slanginnerdiameter 3,0
3,0/1,0 mm - 049.EH6D.N30 Slanginnerdiameter 3,0

Produktkoder för 400/M-slangelement

Innerdiameter/vägg Bioprene Tygon® E-3603 Peroxidhärdad silikon Ansluter till
1,6/1,6 mm 049.EF6M.E16 049.ET6M.E16 049.EH6M.E16 FTLL, se överföringsanslutningar nedan
2,4/1,6 mm 049.EF6M.E24 049.ET6M.E24 049.EH6M.E24 FTLL, se överföringsanslutningar nedan
3,2/1,6 mm 049.EF6M.E32 049.ET6M.E32 049.EH6M.E32 FTLL, se överföringsanslutningar nedan
4,0/1,6 mm 049.EF6M.E40 049.ET6M.E40 049.EH6M.E40 FTLL, se överföringsanslutningar nedan



Överföringsanslutningar
Ansluter till Beställningskoder
Slanginnerdiameter 1,6 FTLL210-6005
Slanginnerdiameter 2,4 FTLL220-6005
Slanginnerdiameter 3,2 FTLL230-6005
Slanginnerdiameter 4,0 FTLL240-6005
Slanginnerdiameter 4,8 FTLL250-6005

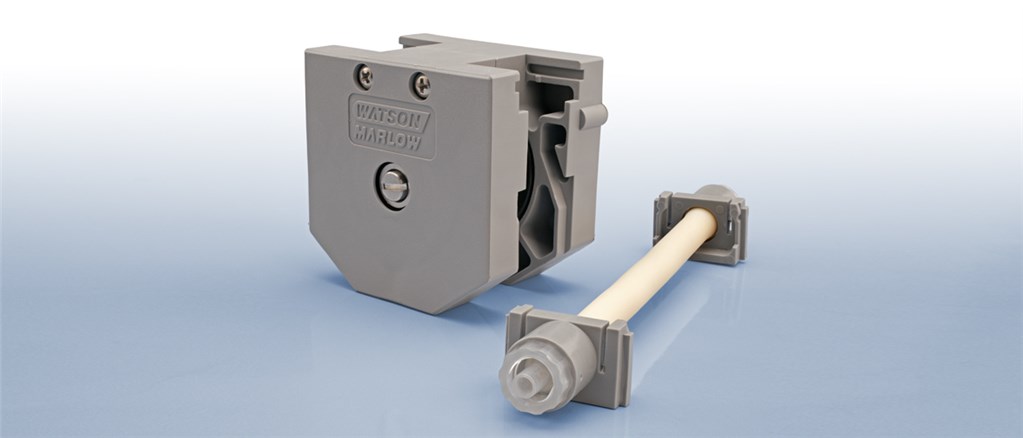

Produktkoder för 400/N-slangelement

Innerdiameter/vägg Bioprene Peroxidhärdad silikon Ansluter till
0,5/1,0 mm 049.EF6N.N05 Slanginnerdiameter 3,0
1,0/1,0 mm 049.EF6N.N10 049.EH6N.N10 Slanginnerdiameter 3,0
2,0/1,0 mm 049.EF6N.N20 049.EH6N.N20 Slanginnerdiameter 3,0
3,0/1,0 mm 049.EF6N.N30 049.EH6N.N30 Slanginnerdiameter 3,0

Produktkoder för 400/L-slangelement

Innerdiameter/vägg Bioprene Silikon PVC
0,8/1,6mm 049.EF6L.E08 049.EH6L.E08 -
1,6/1,6 mm 049.EF6L.E16 049.EH6L.E16 049.ET6L.E16
2,4/1,6 mm 049.EF6L.E24 049.EH6L.E24 049.ET6L.E24
3,2/1,6 mm 049.EF6L.E32 049.EH6L.E32 049.ET6L.E32
4,0/1,6 mm 049.EF6L.E40 049.EH6L.E40 049.ET6L.E40
4,8/1,6 mm 049.EF6L.E48 049.EH6L.E48 049.ET6L.E48

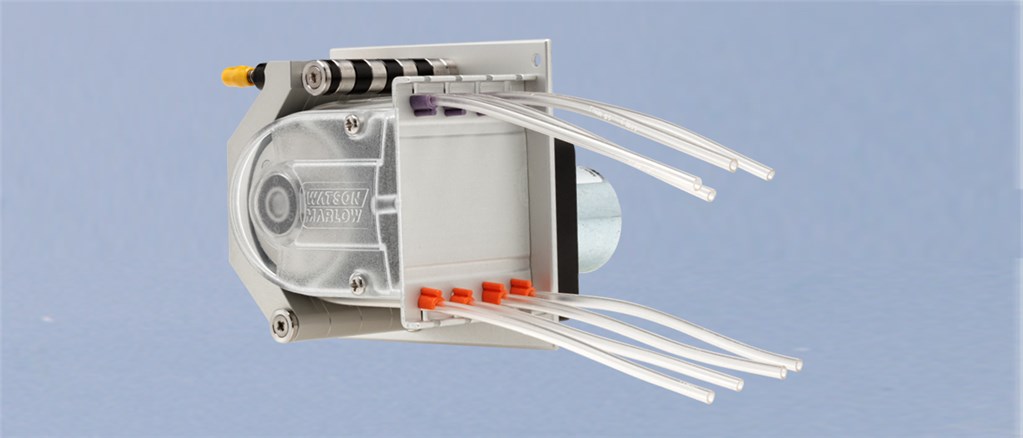

Produktkoder för 400/VM-förgreningsslangelement

Rörets färgkod Innerdiameter

Pharmed PBT

(Broavstånd = 152 mm)

Tygon E3603

(Broavstånd = 152 mm)

Tygon LFL

(Broavstånd = 152 mm)

Platinahärdad silikon

(Broavstånd = 140 mm)
Orange/svart 0,13 980.A013.152
Orange/röd 0,19 980.A019.152
Orange/blå 0,25 978.A025.152 980.A025.152 987.A025.152
Orange/grön 0,38 978.A038.152 980.A038.152 987.A038.152
Grön/Gul 0,44 980.A044.152
Orange/gul 0,51 978.A051.152 980.A051.152 987.A051.152 983.A051.140
Vit/gul 0,57 980.A057.152
Orange/vit 0,64 978.A064.152 980.A064.152 987.A064.152
Svart/svart 0,76 978.A076.152 980.A076.152 987.A076.152 983.A076.140
Orange/orange 0,89 978.A089.152 980.A089.152 987.A089.152
Vit/svart 0,95 980.A095.152
Vit/vit 1,02 978.A102.152 980.A102.152 987.A102.152 983.A102.140
Vit/röd 1,09 980.A109.152
Röd/röd 1,14 978.A114.152 980.A114.152 987.A114.152 983.A114.140
Röd/grå 1,22 980.A122.152
Grå/grå 1,30 980.A130.152 987.A130.152 983.A130.140
Gul/gul 1,42 978.A142.152 980.A142.152 987.A142.152 983.A142.140
Gul/blå 1,52 978.A152.152 980.A152.152 987.A152.152
Blå/blå 1,65 978.A165.152 980.A165.152 987.A165.152
Blå/grön 1,75 980.A175.152
Grön/grön 1,85 978.A185.152 980.A185.152 987.A185.152
Violett/violett 2,06 978.A206.152 980.A206.152 987.A206.152 983.A206.140
Lila/svart 2,29 978.A229.152 980.A229.152 987.A229.152 983.A229.140
Violett/orange 2,54 978.A254.152 980.A254.152 987.A254.152 983.A254.140
Violett/vit 2,79 978.A279.152 980.A279.152 987.A279.152 983.A279.140
