Tömlőszivattyúkhoz szolgáló elemek

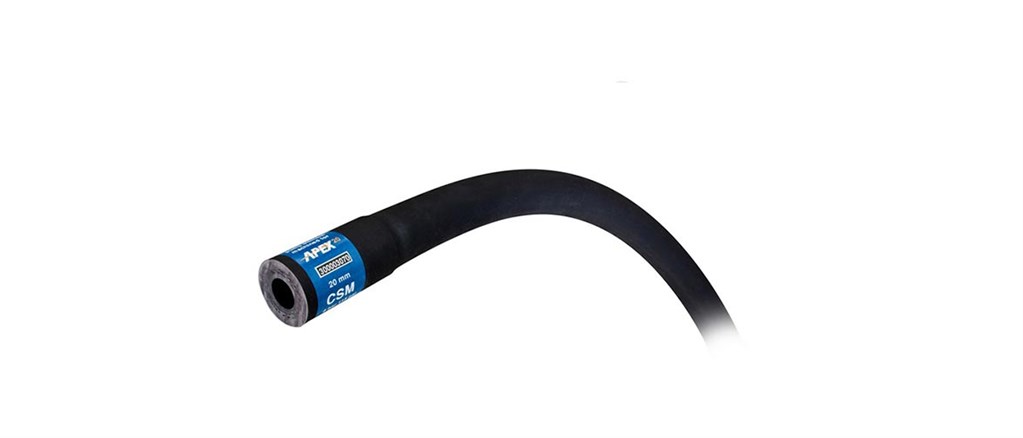

APEX CSM tömlő

Minta rendelése
Minta rendelése

Áttekintés

APEX CSM tömlőelemek

A tömlőelem kritikus fontosságú a szivattyú teljesítményének, tartósságának és hatékonyságának biztosításához. A Bredel APEX kompozit megerősítésű megmunkált tömlők kiváló minőségű, konfekcionált gumik, amelyeket több egyedi réteg fonott nejlonból erősítettek meg, és nagy pontosságú megmunkálással készültek. A belső és a külső rétegeket extrudálják, és az építés után a kritikus tűréshatárok fenntartása érdekében megmunkálják. AZ APEX CSM tömlők csak APEX 10/15/20 szivattyúkhoz kaphatók. Kimagasló ellenállóképesség az erős, oxidáló termékekkel, valamint a tömény savakkal és lúgokkal szemben.

A tökéletes 100%-os kompresszió kiküszöböli a csúszást, ami tönkreteheti a nyírásra érzékeny terméket, és csökkentheti a mérés pontosságát.

Példák kompatibilis közegekre:

  • Hidrogén-peroxid 60 %-os töménységig
  • Kationos derítőszer (polimer)
  • Nagyon tömény kénsav

Kémiai kompatibilitási útmutató

Tulajdonságok és előnyök

  • Kimagasló ellenállóképesség az erős, oxidáló termékekkel, valamint a tömény savakkal és lúgokkal szemben.
  • tökéletes összenyomhatóság a hosszú élettartam biztosításához;
  • Kiváló, max. 9 mWC (354 inWC) szívóképesség
  • Nagy nyomás kezelése 8 bar (116 psi)
  • Reprodukálható térfogatpontosság: ± 1%
  • a változó szívási és kifolyási körülményektől független, következetes kapacitás.
  • Kivételes teljesítmény nagy viszkozitású termékek kezelése esetén
  • Maximális folyadék-hőmérséklet: 80 ºC (176 ºF), Minimális folyadék-hőmérséklet: -10 ºC (14 ºF)

Műszaki összefoglaló

Max. üzemi nyomás8 bar
Max. üzemi nyomás116 psi
Furatméret10 - 20 mm
Furatméret0.39 - 0.79 hüv.
Falvastagság8.5 mm
Falvastagság0.335 hüv.

A műszaki összefoglaló táblázat az elérhető funkciókat sorolja fel. A típusspecifikus információkat a „Műszaki adatok” lapon találja.

Megosztás

Műszaki jellemzők

Műszaki előírások

APEX CSM tömlő 10APEX CSM tömlő 15APEX CSM tömlő 20
Max. üzemi nyomástartományok8 bar (116 psi) 8 bar (116 psi) 8 bar (116 psi)
Max. szívóképesség9 mWC (354 inWC) 9 mWC (354 inWC) 9 mWC (354 inWC)
Szívóképesség (80%-os térfogatáram)8 mWC (315 inWC) 8 mWC (315 inWC) 8 mWC (315 inWC)
Üzemi hőmérséklet-tartományok-20 °C – 45 °C (-4 °F – 113 °F)  -20 °C – 45 °C (-4 °F – 113 °F)  -20 °C – 45 °C (-4 °F – 113 °F)
Folyadékhőmérséklet-tartományok-10 °C – 80 °C (14 °F – 176 °F)  -10 °C – 80 °C (14 °F – 176 °F)  -10 °C – 80 °C (14 °F – 176 °F)
Furatméret-tartományok10 mm (0.39 in) 15 mm (0.59 in) 20 mm (0.79 in)
Falvastagság8.5 mm (0.335”) 8.5 mm (0.335”) 8.5 mm (0.335”)
Hosszúság700 mm (27.5”) 690 mm (27.2”) 690 mm (27.2”)
Tömegtartományok0.4 kg (0.88 lbs) 0.52 kg (1.21 lbs) 0.61 kg (1.32 lbs)
A helyi Bredel értékesítési iroda/forgalmazó tanácsot tud adni az Ön alkalmazásához megfelelő tömlővel kapcsolatban. A szivattyú legjobb teljesítményének biztosításához használjon Bredel Genuine Hose Lubricant tömlőkenőanyagot (amely szerepel az NSF nem élelmiszercélú készítmény regisztrációs programjában, a H1 kategóriában).

A tömlő felépítése

Építőanyagok

AnyagCSM
Belső rétegCSM
Külső rétegTermészetes gumi (NR)
