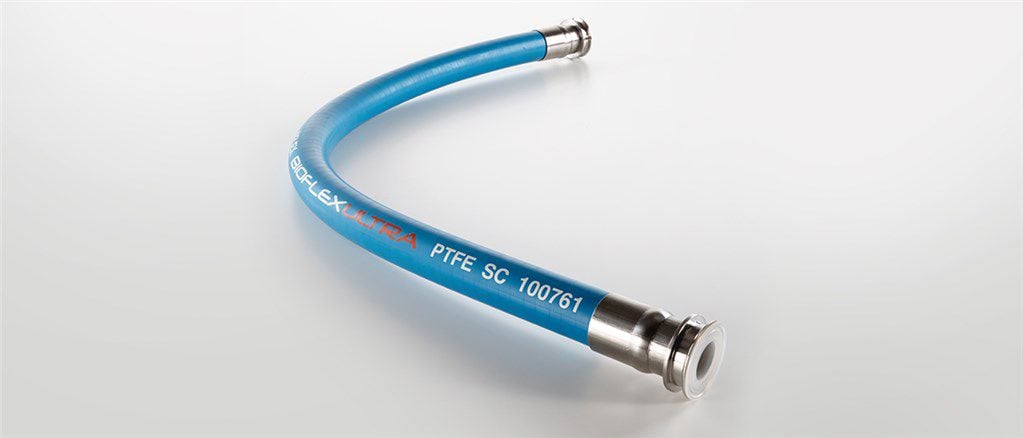

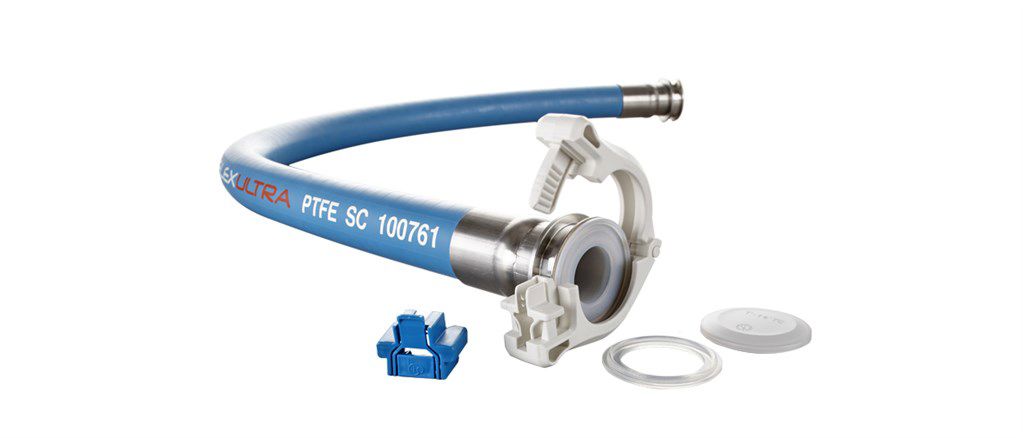

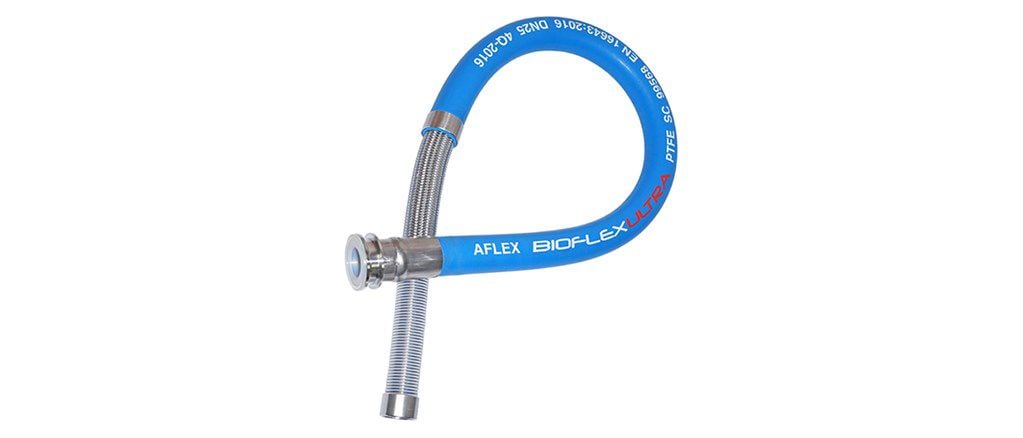

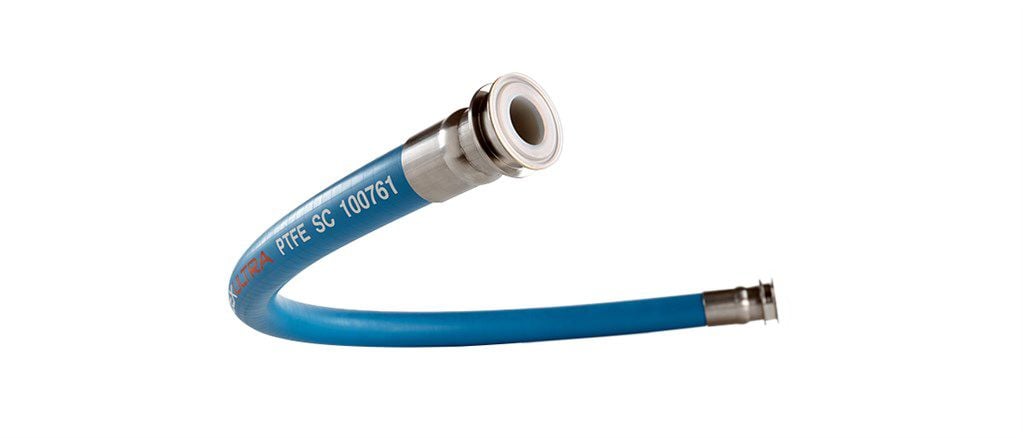

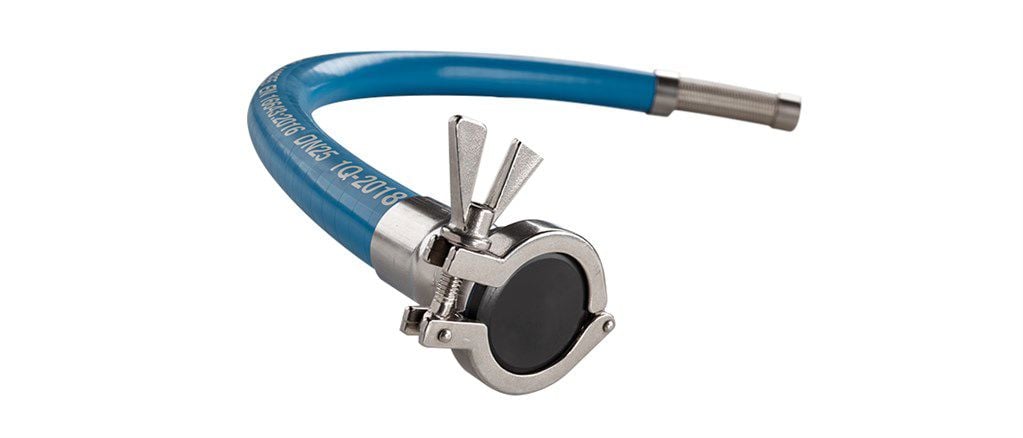

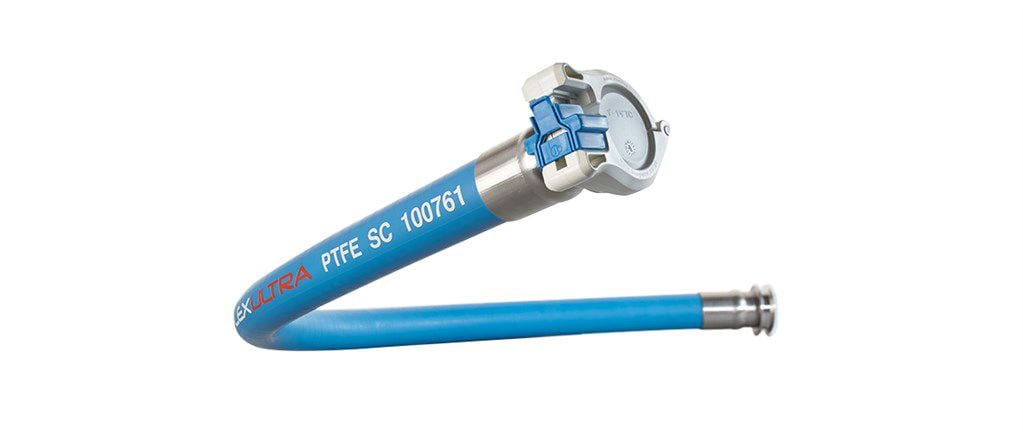

Bioflex Ultra

PTFE облицовани маркуч за биотехнолочни и фармацевтични прехвърляния на течности

Химически инертен и лесен за почистване, Bioflex Ultra е устойчив на корозия маркуч за фармацевтичната, хранителната и питейната и химическата промишленост. Този гъвкав маркуч осигурява надеждност, производителност и дълъг експлоатационен живот.

Характеристики и предимства

  • Естествена или антистатична патентована облицовка от PTFE
  • Много гъвкава, но устойчива на прегъване
  • Гладък отвор за непрекъснат поток на течността и лесно почистване
  • Възможност за висока температура и налягане
  • Химически устойчив

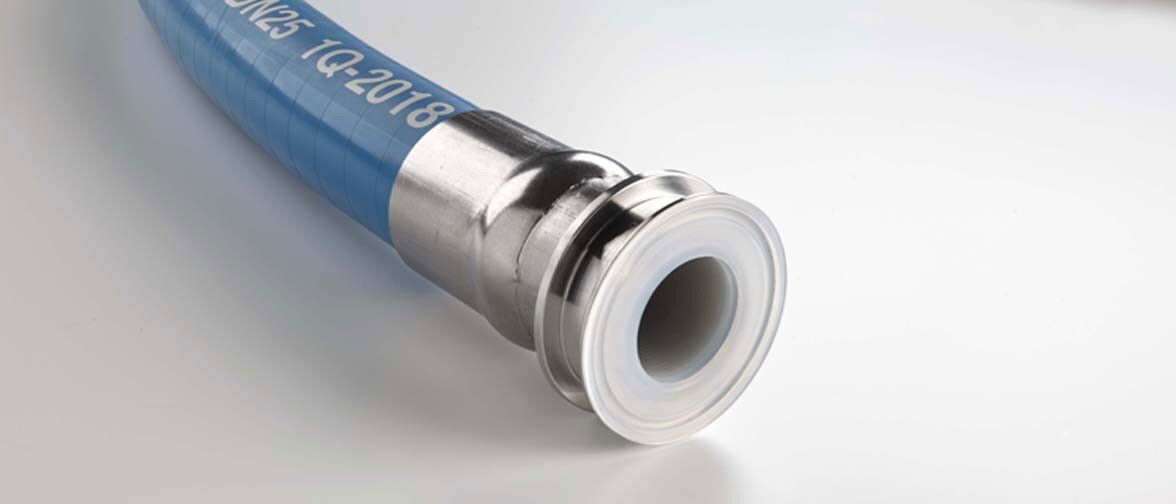

  • PTFE-облицовани и необлицовани крайни фитинги с лазерно гравиран метален накрайник за изключителна проследяемост

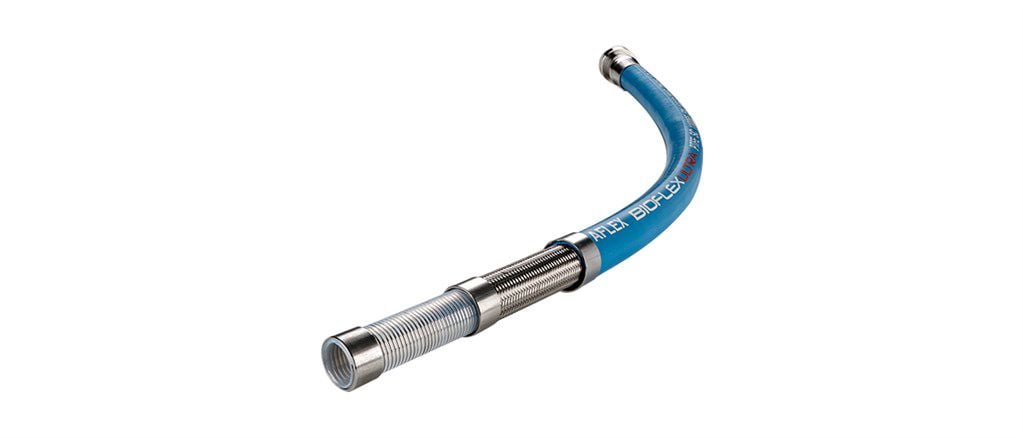

  • Налични опции за оплетка, покритие и външна защита

Техническо резюме

Номинален размер на отвора9.5 - 80 mm
Номинален размер на отвора0.375 - 3 in
Външен диаметър12 - 94.8 mm
Външен диаметър0.47 - 3.732 in
Макс. работно налягане80 бар
Макс. работно налягане1160 psi
Сертифициране и съответствие3.1 Проследяемост, 3-A 62-02, ATEX, EN16643:2016, FDA (материали), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP клас VI, Антистатично до BS5173 секция 103.13, част 6.2 и 6.3, Огнеупорна защита до BS5173 секция 103.13, част 6.2 и 6.3, Регламент на
Радиус на огъване19 - 350 mm
Радиус на огъване0.75 - 13.75 in
Тип на оплеткатаНяма
КапакEPDM (етилен-пропилен-диенов мономер), Няма, Силиконова гума

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

Споделяне

Производителност

EPDM маркучи от покрит с гума (RC/BK/) клас производителност

Номинален размер на отвора на маркуча Действителен размер на отвора Клас Bioflex Ultra (оплетка и капак) Спираловидна тел ** Максимално работно налягане на маркуча Налягане при разрушаване Минимален радиус на огъване
in mm in mm     бар psi бар psi in mm
3⁄89.50.3829.7RC/BK/SI-80116050072003⁄419
1⁄2150.51613.1RC/BK/SI✓701015400580011⁄238
5⁄8160.63816.2RC/BK/SI✓65940380550013⁄445
3⁄4200.76019.3RC/BK/SI✓608703004350250
*7⁄8220.87022.1RC/BK/SI✓55800220320021⁄855
1251.01225.7RC/BK/SI✓50720200290023⁄470
11⁄4321.26832.2RC/BK/SI✓4565018026004100
*13⁄8351.37034.8RC/BK/SI✓4058016023204100
11⁄2401.51638.5RC/BK/SI✓40580160232051⁄2140
*17⁄8481.86647.4RC/BK/SI✓35500140200065⁄8170
2502.01251.1RC/BK/SI✓3043012017508200
21⁄2652.50863.7RC/BK/SI✓20290801160117⁄8300
3803.02476.8RC/BK/SI✓1521860870133⁄4350
RC = синьо EPDM гумено покритие, BK = черно EPDM гумено покритие, SI = покритие от силиконова гума

*Размерите на маркуча 7⁄8", 13⁄8" и 17⁄8" са подходящи само за използване с крайни фитинги с PTFE облицована санитарна скоба (или Triclover) и PTFE облицовани I-Line крайни фитинги.

** Максималното работно налягане (MWP) на възела на маркуча е ограничено до най-ниската стойност на MWP или на двата крайни фитинга, или на самия маркуч, както е посочено по-горе. MWP на маркуча намалява с увеличаването на работната температура, консултирайте се с Aflex Hose за насоки.

Забележка: 21⁄2" & 3" тръбопровод (клас ТО) не може да се поръча като възел.

Маркучи от клас с полипропиленова оплетка (PB) производителност

Номинален размер на отвора на маркуча Действителен размер на отвора Клас Bioflex Ultra (оплетка и капак) Спираловидна тел ** Максимално работно налягане на маркуча Налягане при разрушаване Минимален радиус на огъване
in mm in mm     бар psi бар psi in mm
½150.51613.1PB✓3550014020001½38
⅝160.63816.2PB✓3348013019001¾45
¾200.76019.3PB✓304401201750250
*⅞220.87022.1PB✓27.540011016002⅛55
1251.01225.7PB✓2536010014502¾70
1¼321.26832.2PB✓233309013004100
*1⅜351.37034.8PB✓202908011604100
1½401.51638.5PB✓202908011605½140
*1⅞481.86647.4PB✓182507210406⅝170
2502.01251.1PB✓15215608708200
2½652.50863.7PB✓121744869611⅞300
3803.02476.8PB✓101454058013¾350
PB = полипропиленова оплетка

*Размерите на маркуча 7⁄8", 13⁄8" и 17⁄8" са подходящи само за използване с крайни фитинги с PTFE облицована санитарна скоба (или Triclover) и PTFE облицовани I-Line крайни фитинги.

** Максималното работно налягане (MWP) на възела на маркуча е ограничено до най-ниската стойност на MWP или на двата крайни фитинга, или на самия маркуч, както е посочено по-горе. MWP на маркуча намалява с увеличаването на работната температура, консултирайте се с Aflex Hose за насоки.

Забележка: 21⁄2" & 3" тръбопровод (клас ТО) не може да се поръча като възел.

Силиконови маркучи от покрит с гума (SI) клас производителност

Номинален размер на отвора на маркуча Действителен размер на отвора Клас Bioflex Ultra (оплетка и капак) Спираловидна тел ** Максимално работно налягане на маркуча Налягане при разрушаване Минимален радиус на огъване
in mm in mm     бар psi бар psi in mm
3⁄89.50.3829.7RC/BK/SI-80116050072003⁄419
1⁄2150.51613.1RC/BK/SI✓701015400580011⁄238
5⁄8160.63816.2RC/BK/SI✓65940380550013⁄445
3⁄4200.76019.3RC/BK/SI✓608703004350250
*7⁄8220.87022.1RC/BK/SI✓55800220320021⁄855
1251.01225.7RC/BK/SI✓50720200290023⁄470
11⁄4321.26832.2RC/BK/SI✓4565018026004100
*13⁄8351.37034.8RC/BK/SI✓4058016023204100
11⁄2401.51638.5RC/BK/SI✓40580160232051⁄2140
*17⁄8481.86647.4RC/BK/SI✓35500140200065⁄8170
2502.01251.1RC/BK/SI✓3043012017508200
21⁄2652.50863.7RC/BK/SI✓20290801160117⁄8300
3803.02476.8RC/BK/SI✓1521860870133⁄4350
RC = синьо EPDM гумено покритие, BK = черно EPDM гумено покритие, SI = покритие от силиконова гума

*Размерите на маркуча 7⁄8", 13⁄8" и 17⁄8" са подходящи само за използване с крайни фитинги с PTFE облицована санитарна скоба (или Triclover) и PTFE облицовани I-Line крайни фитинги.

** Максималното работно налягане (MWP) на възела на маркуча е ограничено до най-ниската стойност на MWP или на двата крайни фитинга, или на самия маркуч, както е посочено по-горе. MWP на маркуча намалява с увеличаването на работната температура, консултирайте се с Aflex Hose за насоки.

Забележка: 21⁄2" & 3" тръбопровод (клас ТО) не може да се поръча като възел.

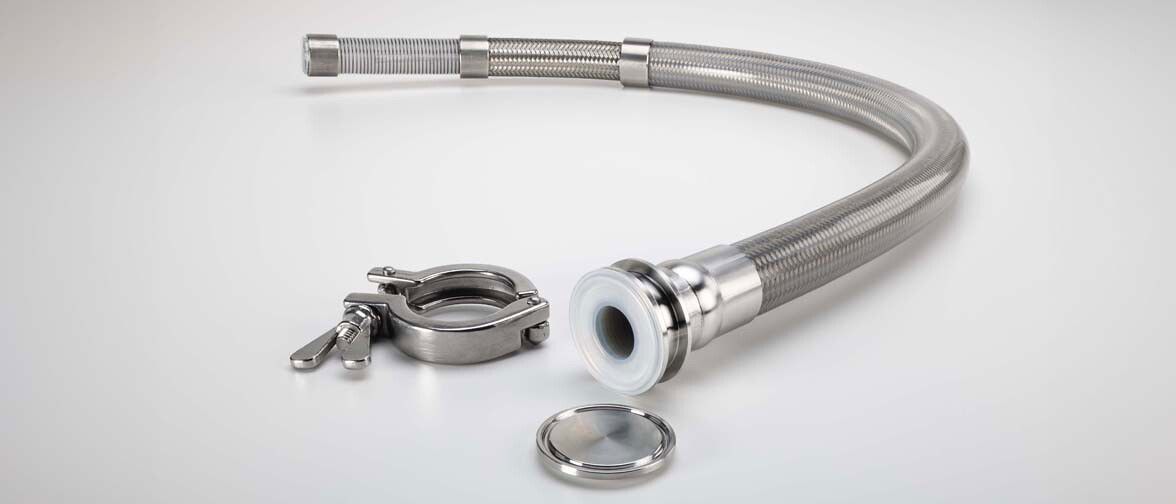

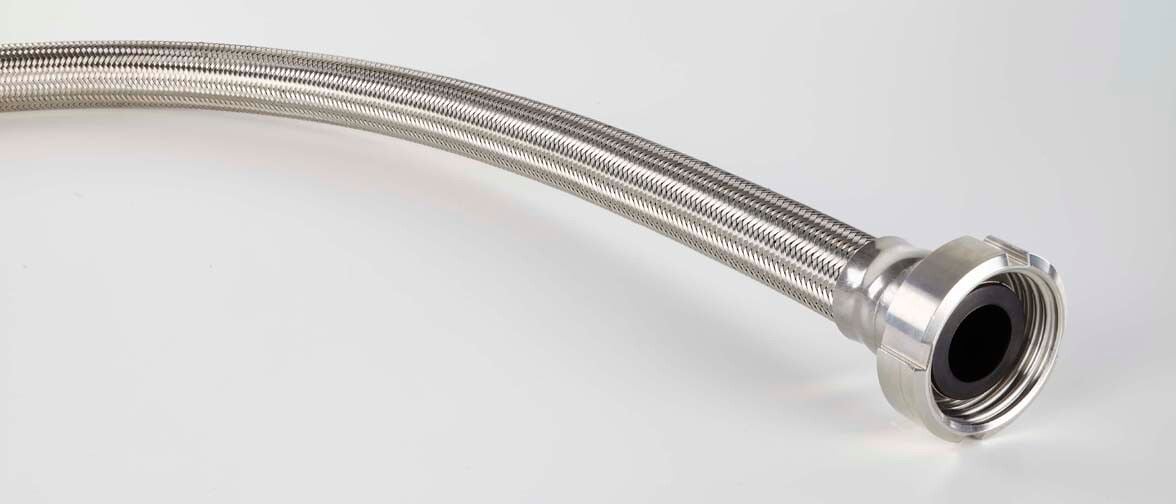

Маркучи от клас с оплетка от неръждаема стомана (SS) производителност

Номинален размер на отвора на маркуча Действителен размер на отвора Клас Bioflex Ultra (оплетка и капак) Спираловидна тел ** Максимално работно налягане на маркуча Налягане при разрушаване Минимален радиус на огъване
in mm in mm     бар psi бар psi in mm
3⁄89.50.3829.7SS-80116050072003⁄419
1⁄2150.51613.1SS✓701015400580011⁄238
5⁄8160.63816.2SS✓65940380550013⁄445
3⁄4200.76019.3SS✓608703004350250
*7⁄8220.87022.1SS✓55800220320021⁄855
1251.01225.7SS✓50720200290023⁄470
11⁄4321.26832.2SS✓4565018026004100
*13⁄8351.37034.8SS✓4058016023204100
11⁄2401.51638.5SS✓40580160232051⁄2140
*17⁄8481.86647.4SS✓35500140200065⁄8170
2502.01251.1SS✓3043012017508200
21⁄2652.50863.7SS✓20290801160117⁄8300
3803.02476.8SS✓1521860870133⁄4350
SS = оплетка от неръждаема стомана

*Размерите на маркуча 7⁄8", 13⁄8" и 17⁄8" са подходящи само за използване с крайни фитинги с PTFE облицована санитарна скоба (или Triclover) и PTFE облицовани I-Line крайни фитинги.

** Максималното работно налягане (MWP) на възела на маркуча е ограничено до най-ниската стойност на MWP или на двата крайни фитинга, или на самия маркуч, както е посочено по-горе. MWP на маркуча намалява с увеличаването на работната температура, консултирайте се с Aflex Hose за насоки.

Забележка: 21⁄2" & 3" тръбопровод (клас ТО) не може да се поръча като възел.

Маркучи от клас само с тръба (ТО) производителност

Номинален размер на отвора на маркуча Действителен размер на отвора Клас Bioflex Ultra (оплетка и капак) Спираловидна тел ** Максимално работно налягане на маркуча Налягане при разрушаване Минимален радиус на огъване
in mm in mm     бар psi бар psi in mm
3⁄89.50.3829.7TO-572202901⁄835
1⁄2150.51613.1TO✓5722029023⁄860
5⁄8160.63816.2TO✓5722029021⁄264
3⁄4200.76019.3TO✓57220290375
*7⁄8220.87022.1TO✓4601623031⁄290
1251.01225.7TO✓4601623043⁄4110
11⁄4321.26832.2TO✓3431217551⁄2140
*13⁄8351.37034.8TO✓229811661⁄2160
11⁄2401.51638.5TO✓22981167180
*17⁄8481.86647.4TO✓229811611280
2502.01251.1TO✓229811612200
TO = само тръба

*Размерите на маркуча 7⁄8", 13⁄8" и 17⁄8" са подходящи само за използване с крайни фитинги с PTFE облицована санитарна скоба (или Triclover) и PTFE облицовани I-Line крайни фитинги.

** Максималното работно налягане (MWP) на възела на маркуча е ограничено до най-ниската стойност на MWP или на двата крайни фитинга, или на самия маркуч, както е посочено по-горе. MWP на маркуча намалява с увеличаването на работната температура, консултирайте се с Aflex Hose за насоки.

Забележка: 21⁄2" & 3" тръбопровод (клас ТО) не може да се поръча като възел.

Спецификации

Технически спецификации

EPDM маркучи от покрит с гума (RC/BK/) класМаркучи от клас с полипропиленова оплетка (PB)Силиконови маркучи от покрит с гума (SI) класМаркучи от клас с оплетка от неръждаема стомана (SS)Маркучи от клас само с тръба (ТО)
Номинален размер на отвора9.5 - 80 mm (0.375 - 3 in) 15 - 80 mm (0.5 - 3 in) 9.5 - 80 mm (0.375 - 3 in) 9.5 - 80 mm (0.375 - 3 in) 9.5 - 50 mm (0.375 - 2 in)
Действителен размер на отвора9.7 - 76.8 mm (0.382 - 3.024 in) 13.1 - 76.8 mm (0.516 - 3.024 in) 9.7 - 76.8 mm (0.382 - 3.024 in) 9.7 - 76.8 mm (0.382 - 3.024 in) 9.7 - 51.1 mm (0.382 - 2.012 in)
Дължина15 - 30 m (50 - 100 ft) 15 - 30 m (50 - 100 ft) 15 - 30 m (50 - 100 ft) 15 - 30 m (50 - 100 ft) 25 - 30 m (80 - 100 ft)
Външен диаметър15.5 - 92.8 mm (0.61 - 3.654 in) 20.5 - 94.8 mm (0.8 - 3.732 in) 15.5 - 92.8 mm (0.61 - 3.654 in) 12.8 - 87.8 mm (0.5 - 3.457 in) 12 - 58.9 mm (0.47 - 2.32 in)
Макс. работно налягане80 bar (1160 psi) 35 bar (500 psi) 80 bar (1160 psi) 80 bar (1160 psi) 5 bar (72 psi)
Налягане при разрушаване60 - 500 bar (870 - 7,200 psi) 40 - 140 bar (580 - 2,000 psi) 60 - 500 bar (870 - 7,200 psi) 60 - 500 bar (870 - 7,200 psi) 8 - 20 bar (116 - 290 psi)
Сертифициране и съответствие3.1 Проследяемост, 3-A 62-02, ATEX, EN16643:2016, FDA (материали), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP клас VI, Антистатично до BS5173 секция 103.13, част 6.2 и 6.3, Огнеупорна защита до BS5173 секция 103.13, част 6.2 и 6.3, Регламент на  3.1 Проследяемост, 3-A 62-02, ATEX, EN16643:2016, FDA (материали), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP клас VI, Регламент на ЕС 10/2011 3.1 Проследяемост, 3-A 62-02, ATEX, EN16643:2016, FDA (материали), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP клас VI, Регламент на ЕС 10/2011 3.1 Проследяемост, 3-A 62-02, ATEX, EN16643:2016, FDA (материали), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP клас VI, Регламент на ЕС 10/2011 3.1 Проследяемост, 3-A 62-02, ATEX, EN16643:2016, FDA (материали), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP клас VI, Регламент на ЕС 10/2011
Работна температура-40 °C до 150 °C (-40 °F до 302 °F) -30 °C до 100 °C (-22 °F до 212 °F) -73 °C до 240 °C (-100 °F до 400 °F) -73 °C до 260 °C (-100 °F до 500 °F)
Радиус на огъване19 - 350 mm (0.75 - 13.75 in)  38 - 350 mm (1.5 - 13.75 in)  19 - 350 mm (0.75 - 13.75 in)  19 - 350 mm (0.75 - 13.75 in)  35 - 300 mm (1.375 - 12 in)
Тегло на единица дължина0.22 - 4.3 kg/m (0.15 - 2.96 фунт/фут) 0.22 - 3.02 kg/m (0.15 - 2.02 фунт/фут) 0.22 - 4.3 kg/m (0.15 - 2.96 фунт/фут) 0.14 - 3.13 kg/m (0.09 - 2.1 фунт/фут) 0.06 - 1.25 kg/m (0.04 - 0.84 фунт/фут)
Тип на оплеткатаНяма
КапакEPDM (етилен-пропилен-диенов мономер) Няма Силиконова гума Няма Няма
Опции за външна защита на маркучаЗащитна спирала, Предпазител, Пръстени на маншета Защитна спирала, Предпазител, Пръстени на маншета Защитна спирала, Предпазител, Пръстени на маншета Защитна спирала, Предпазител, Пръстени на маншета Защитна спирала, Предпазител, Пръстени на маншета
Краен фитинг3-A санитарни фитинги, DIN 11851 фитинги, JIC фитинги, PTFE фитинги за потапяща се тръба, SMS и RJT фитинги, Санитарни Triclamp фитинги, Фитинги за ЗЪБЕЦ и жлеб, фитинги с 90° коляно, Фитинги с въртящ се фланец, Фитинги с резба BSP и NPT 3-A санитарни фитинги, DIN 11851 фитинги, JIC фитинги, PTFE фитинги за потапяща се тръба, SMS и RJT фитинги, Санитарни Triclamp фитинги, Фитинги за ЗЪБЕЦ и жлеб, фитинги с 90° коляно, Фитинги с въртящ се фланец, Фитинги с резба BSP и NPT 3-A санитарни фитинги, DIN 11851 фитинги, JIC фитинги, PTFE фитинги за потапяща се тръба, SMS и RJT фитинги, Санитарни Triclamp фитинги, Фитинги за ЗЪБЕЦ и жлеб, фитинги с 90° коляно, Фитинги с въртящ се фланец, Фитинги с резба BSP и NPT 3-A санитарни фитинги, DIN 11851 фитинги, JIC фитинги, PTFE фитинги за потапяща се тръба, SMS и RJT фитинги, Санитарни Triclamp фитинги, Фитинги за ЗЪБЕЦ и жлеб, фитинги с 90° коляно, Фитинги с въртящ се фланец, Фитинги с резба BSP и NPT 3-A санитарни фитинги, DIN 11851 фитинги, JIC фитинги, PTFE фитинги за потапяща се тръба, SMS и RJT фитинги, Санитарни Triclamp фитинги, Фитинги за ЗЪБЕЦ и жлеб, фитинги с 90° коляно, Фитинги с въртящ се фланец, Фитинги с резба BSP и NPT
Опции за етикетиранеСтандартен, Цветно кодиране Стандартен, Цветно кодиране Поточно маркиране, Стандартен, Цветно кодиране Стандартен, Цветно кодиране Стандартен, Цветно кодиране
Устойчивост на вакуумИзползваем при вакуум от -0,9 бара до 200 °C (392 °F) Използваем при вакуум от -0,9 бара до 200 °C (392 °F) Използваем при вакуум от -0,9 бара до 200 °C (392 °F) Използваем при вакуум от -0,9 бара до 200 °C (392 °F) Използваем при вакуум от -0,9 бара до 200 °C (392 °F)
Забележка: Макс. дължина зависи от размера на отвора

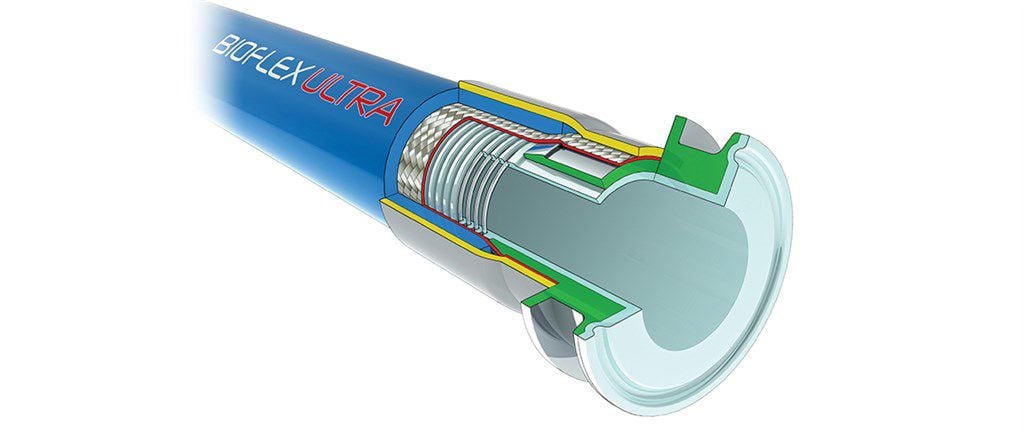

Конструктивни материали

Спираловидна телНеръждаема стомана 316
Облицовка на тръбаPTFE
ОплеткаНеръждаема стомана, Полипропилен

Документация

Брошури

  1. PTFE hoses for Biotech and Pharmaceutical (EN).pdf
    PDF - 1,9mb

Спецификации

  1. Tube only (TO) grade hoses datasheet (BG).pdf
    PDF - 237,7kb
  2. Polypropylene braid (PB) grade hoses datasheet (BG).pdf
    PDF - 266,6kb
  3. Silicone rubber covered (SI) grade hoses datasheet (BG).pdf
    PDF - 241,4kb
  4. EPDM rubber covered (RCBK) grade hoses datasheet (BG).pdf
    PDF - 254,1kb
  5. Stainless steel braid (SS) grade hoses datasheet (BG).pdf
    PDF - 225,7kb

Други ресурси

  1. configure-for-abrasion.pdf
    PDF - 232,1kb
  2. configure-for-bend.pdf
    PDF - 164,2kb
  3. special-usage-conditions-bfxu.pdf
    PDF - 143,7kb
  4. length-calculation.pdf
    PDF - 192,4kb

Възел с ETH маркуч

Предназначение

За използване при приложения, при които температурата на технологичната течност трябва да се регулира, докато преминава през маркуча. В някои приложения може да се изисква и допълнително съоръжение за „разтапяне“.

Описание

Нагревателният елемент се състои от саморегулиращ се елемент, спираловидно увит около възела с маркуча. Саморегулиращите се елементи могат да изискват сензор и контролер, ако е необходима специфична температура на поддържане. Моля, консултирайте се с Aflex Hose за изясняване. Захранващият проводник и (ако е приложимо) проводниците на датчика за температура излизат от възела с маркуча в единия край, през уплътнения и канали. Топлоизолацията е пореста гума, силиконова пореста гума. Външното покритие може да бъде полипропиленова оплетка или неръждаема телена оплетка със синьо или черно EPDM гумено покритие.

Дизайн

Всеки маркуч е проектиран и изработен по поръчка. Данните за приложението трябва да бъдат предоставени чрез попълване на „Въпросник за маркуч ETH“, достъпен от уебсайта. Като цяло, за опасни зони, особено „зона 1“, се използва саморегулиращ се тип нагревателен елемент, със или без температурен датчик и управление, а също така се изискват и огнеупорни уплътнения и канали. Ватовете на метър на нагревателния елемент, стъпката на спиралата на маркуча и дебелината на топлоизолацията се изчисляват в съответствие с установените формули, за да се осигури необходимата поддържана температура.

Спецификации

Що се отнася до Bioflex Ultra GP, неръждаемата стомана в спецификациите, с изключение на минималния радиус на огъване, се утроява и външният диаметър и тегло се увеличават значително в съответствие с конкретния дизайн. Максималната дължина на маркуча CH/ETH е 10m (33ft).

Ограничения

1" кранове с фланец PN10, облицовани с PTFE, на загрявани маркучи могат да имат само максимален диаметър на пламъка от 50mm, а не 63mm. Ако маркучът "виси", прав или под 90˚, под собственото си тегло, се изисква специална конструкция, като за целта трябва да се консултирате съответно с Aflex Hose. Минималната дължина на маркуча ETH, когато се използват фланци, е 1 метър.

Възел с ETH маркуч ETH Hose Assembly

Опции и аксесоари

Оплетки, покрития и външни защити

Маркуч
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Само тръба - TO ✔       ✔   ✔ ✔ ✔
Неръждаема стомана - SS ✔       ✔   ✔ ✔ ✔
Гумено покритие - RC ✔     ✔ ✔ ✔
Оплетка от полипропилен - PB ✔       ✔
Втвърден с платина - SI ✔ ✔ ✔ ✔ ✔
Оплетки
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Опция от пластична гума         ✔   ✔ ✔
Aramid               ✔
Оплетка от Kynar         ✔
Оплетка от Hastelloy         ✔
Синя EPDM ✔     ✔ ✔
Черна EPDM ✔       ✔ ✔
Външни защити
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Предпазна втулка Safeguard - SG ✔ ✔ ✔ ✔ ✔ ✔
Износоустойчив пръстен - SR ✔ ✔ ✔ ✔ ✔ ✔
Предпазна спирала - PC ✔ ✔ ✔ ✔ ✔ ✔
Крайна защита от двойно гумено покритие - RC300 ✔   ✔ ✔ ✔ ✔
Крайна защита от двойно гумено покритие - DBK300 ✔       ✔   ✔ ✔ ✔



Крайни фитинги

  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Фитинги с въртящ се фланец - без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Фитинги с въртящ се фланец - с облицовка ✔     ✔ ✔ ✔
Фитинги със зъбец и жлеб мъжки без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Фитинги със зъбец и жлеб мъжки с облицовка ✔     ✔ ✔ ✔
Фитинги със зъбец и жлеб женски без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Фитинги със зъбец и жлеб женски с облицовка ✔     ✔ ✔ ✔
Санитарни фитинги Triclamp с облицовка от PTFE и развалцовани ✔     ✔ ✔
Санитарни фитинги Triclamp - без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Санитарни и мини санитарни ✔ ✔ ✔ ✔ ✔ ✔
Санитарни фитинги Triclamp - фитинг с 90° коляно ✔ ✔ ✔ ✔ ✔ ✔
DIN 11851 / SMS фитинги - облицовка от PTFE ✔     ✔ ✔
DIN 11851 фитинги - без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Женски фитинги RJT- без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Фитинги с резба BSP и NPT - фитинги NPT и BSPT ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Фитинг с резба BSP и NPT - женски фитинги BSP 60° с конусно легло ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
JIC фитинги ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
PTFE фитинги за потапяща се тръба ✔ ✔ ✔ ✔ ✔
3-A санитарни фитинги ✔ ✔ ✔ ✔
Фитинг с 90° коляно ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Фитинги за вертикална пръба с жлебове ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Женски/мъжки фитинги IDF- без облицовка ✔ ✔ ✔ ✔ ✔
ENCAP фитинги ✔ ✔ ✔ ✔ ✔
PTFE крайни или хидравлични фитинги             ✔ ✔ ✔
PTFE крайни фитинги         ✔   ✔ ✔ ✔

Как да поръчате

Укажете всички изисквания в поръчката показана по-долу:

  1. Количество
  2. Размер на маркуча
  3. Облицовка от PTFE
  4. Оплетка
  5. Външно покритие
  6. Система за защита
  7. Дължина
  8. Крайни фитинги
Пример
Писмено описание 4 бр. x 1” отвор Bioflex Ultra, AS, SS, RC, DRC-300 маркуч x 3,00 метра дължина.
Двустранно без покритие с фланци по ANSI 150# S/S
Номера на частите 4 бр. номер на частта 16-BFXU/AS-RC-00-3.00m-12-12, с DRC 300 в двата края.



Специални изисквания:

  • Структура на маркуча
  • Информация за обозначаване с етикет
  • Сертифициране
  • Специално тестване

Укажете с пълно писмено описание при запитване или поръчка:

Класове на маркуча:

Облицовка от PTFE Оплетки Гумени покрития
Естествено (GP) 316 неръждаема стомана (SS) Втвърден с платина силикон
Антистатично (AS) Полипропилен (PB) Синьо EPDM гумено покритие (RC)
    Черно EPDM гумено покритие (BK)

Налични външни защити - виж страницата за оплетка, покрития и крайни фитинги.  

Дължина и ограничение на възел Bioflex Ultra

ИЗБРОЕНИ МИНИМАЛНИ ДЪЛЖИНИ БЕЗ ВКЛЮЧВАНЕ НА ФИТИНГИ.

Дължина на маркуча + крайни фитинги = Обща дължина на възела (от чело на уплътнение до чело на уплътнение)

Дължини изготвени според изискване на клиента. Допуск +2 %/-0 %. По-тесни допуски могат да бъдат налични след специална поръчка.

Номинален размер на маркуча Минимална дължина на маркуча между фитингите Максимални дължина на комплекта на маркуча
По-дълги дължини могат да бъдат налични след специална поръчка
Използвани прави Гъвкави на 90°
Всички класове Класове TO, KYB Класове SS, PB, RC
инчове (мм) инчове (мм) инчове (мм) инчове (мм) Метри (футове)
3/8 (10) 3 (75) 3,00 (75) 3,00 (75) 100 (30)
1/2 (15) 3 (75) 3,00 (75) 3,00 (75) 100 (30)
5/8 (16) 3 (75) 4,00 (100) 3,00 (75) 100 (30)
3/4 (20) 3 (75) 4,72 (120) 4,00 (100) 100 (30)
7/8 (22) 3 (75) 5,71 (145) 4,00 (100) 100 (30)
1 (25) 3 (75) 6,89 (175) 4,33 (110) 100 (30)
11/4 (32) 4 (100) 8,66 (220) 6,30 (160) 100 (30)
13/8 (35) 4 (100) 10,04 (255) 7,48 (190) 100 (30)
11/2 (40) 4 (100) 11,22 (285) 8,66 (220) 100 (30)
17/8 (48) 4 (100) 17,32 (440) 11,81 (300) 100 (30)
2 (50) 4 (100) 18,70 (475) 12,40 (315) 100 (30)
21/2 (65) 4 (100) 27,95 (710) 18,70 (475) 60 (18)
3 (80) 4 (100) 32,48 (825) 21,65 (550) 50 (15)



Крайни фитинги

Диапазон на дължината на наличните “стандартни” крайни фитинги.

Специална поръчка ­ нестандартни класове от неръждаема стомана или материали като Hastelloy или Monel.

Еквиваленти на спецификацията
Клас BS
Британски стандарт		 AISI
Американски стандарт или
C = клас отливка		 EN
Европейски стандарт
316L SS BS 316 S11 AISI 316 L EN1.4404
316C SS BS 316 C16 CF8M EN 1.4408
304 SS BS 304 S15 AISI 304 EN 1.4301

Свързани продукти

  1. Маркуч Corroflon

    Маркуч Corroflon

    Маркуч със спираловиден отвор за прехвърляне на технологични течности, когато гладкият отвор не е специфично изискване.

    Възли с гъвкав маркуч

  2. Маркуч Corroline+

    Маркуч Corroline+

    Маркуч с гладък отвор за химически и други флуидни приложения, където може да се получи груба употреба.

    Възли с гъвкав маркуч

  3. Hyperline FX маркуч

    Hyperline FX маркуч

    Гладък маркуч за всички приложения, при които се изисква по-голяма гъвкавост и устойчивост на прегъване.

    Възли с гъвкав маркуч

  4. Pharmaline N и X маркучи

    Pharmaline N и X маркучи

    Маркуч с гладък отвор за замяна на силиконовите гумени маркучи за подобрена съвместимост и възможност за почистване.

    Възли с гъвкав маркуч

  5. Маркуч Smoothbore

    Маркуч Smoothbore

    Маркуч с гладък отвор за повечето автомобилни приложения и приложения с общо предназначение. Може да се използва при високи налягания.

    Възли с гъвкав маркуч
