Преглед

smoothbore

Облицован с PTFE маркуч за автомобилни приложения и приложения с общо предназначение

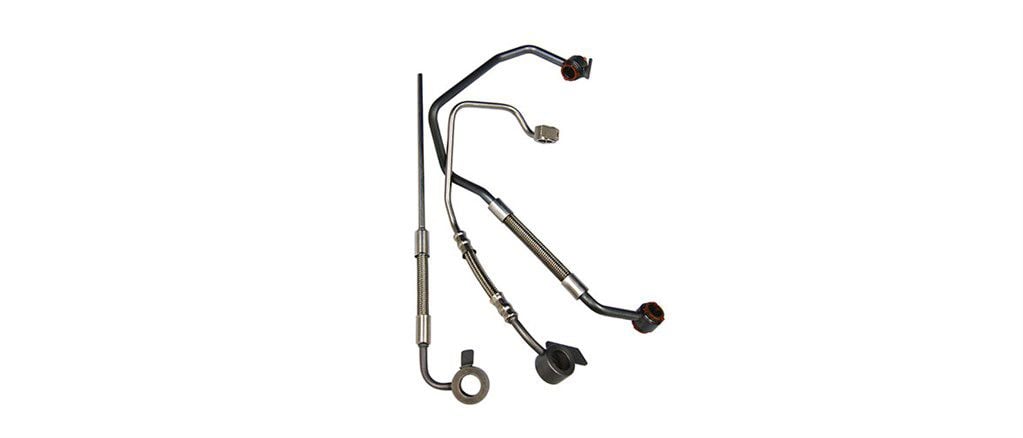

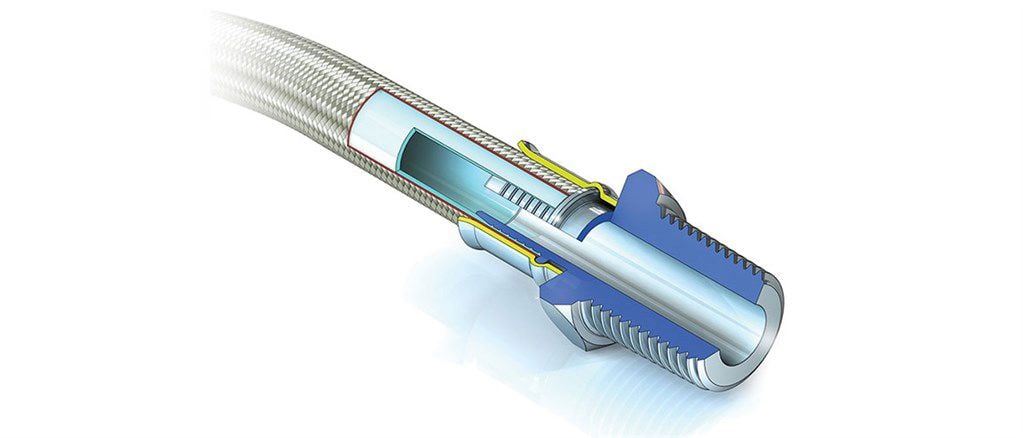

Маркучът с smoothbore се състои от права PTFE облицовка на тръбата и външна оплетка от неръждаема стомана. Това е основният дизайн на PTFE маркуча, който се използва успешно в много автомобилни приложения и приложения с общо предназначение. Други приложения включват използване с пара и газове под високо налягане, хладилни агенти, горещи масла и други горещи или корозивни течности.

Характеристики и предимства

  • Маркуч за високо налягане, облицован с PTFE
  • Устойчив на температура
  • Химически устойчив
  • Самопочистващ се

Техническо резюме

Номинален размер на отвора1.5 - 50 mm
Номинален размер на отвора0.0625 - 2 in
Външен диаметър5 - 56.4 mm
Външен диаметър0.197 - 2.221 in
Макс. работно налягане540 бар
Макс. работно налягане7800 psi
Сертифициране и съответствие3.1 Проследяемост, EN16643:2016, FDA (материали), SAE J1401, SAE J1737, TS 16949:2016
Радиус на огъване11 - 1,200 mm
Радиус на огъване0.5 - 47.25 in
Тип на оплеткатаДвоен, Единичен
КапакEPDM гума, Sarlink, Гъвкаво PVC, Найлон II, Силиконова гума, Хитрел

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

Споделяне

Производителност

Стандартна стена, единична оплетка (SW, SB)
Размер на отвора (номинален) Размер на отвора (действителен) Реф. вътрешен диаметър (ако има такъв) Дебелина на стената на PTFE тръбата Външен диаметър на оплетката Минимален радиус на огъване Максимално работно налягане Тегло на единица дължина *Номер на част
mm in mm in mm in mm in бар psi kg/mt lbs/ft
1/8 3,17 0,125 - 0,76 0,030 5,85 0,230 22 7/8 290 4 220 0,065 0,044 70-100-02-01-02
3/16 4,76 0,188 - 0,76 0,025 7,40 0,291 40 15/8 265 3 856 0,080 0,054 70-100-03-01-02
1/4 6,35 0,250 - 0,63 0,025 8,50 0,335 60 23/8 240 3 492 0,093 0,062 70-100-04-01-02
5/16 7,94 0,313 - 0,63 0,025 10,15 0,400 70 27/8 200 2 910 0,110 0,074 70-100-05-01-02
3/8 9,53 0,375 - 0,63 0,025 11,75 0,463 80 32/8 190 2 765 0,124 0,083 70-100-06-01-02
1/2 12,70 0,500 - 0,76 0,030 14,95 0,589 110 43/8 140 2 030 0,207 0,139 70-100-08-01-02
5/8 15,88 0,625 - 0,76 0,030 18,35 0,722 150 6 110 1 601 0,255 0,171 70-100-10-01-02
3/4 19,05 0,750 - 0,76 0,030 21,65 0,852 200 77/8 80 1 164 0,315 0,211 70-100-12-01-02
1 25,40 1,000 - 1,00 0,039 28,15 1,108 300 117/8 55 800 0,430 0,288 70-100-16-01-02
Тежка стена, единична оплетка (HW, SB)
Размер на отвора (номинален) Размер на отвора (действителен) Реф. вътрешен диаметър (ако има такъв) Дебелина на стената на PTFE тръбата Външен диаметър на оплетката Минимален радиус на огъване Максимално работно налягане Тегло на единица дължина *Номер на част
mm in mm in mm in mm in бар psi kg/mt lbs/ft
1/8 3,17 0,125 - 1,00 0,039 6,10 0,240 20 7/8 290 4 220 0,068 0,046 70-200-02-01-02
3/16 4,76 0,188 - 1,00 0,039 7,65 0,301 29 11/8 270 3 929 0,087 0,058 70-200-03-01-02
1/4 6,35 0,250 - 1,00 0,039 9,25 0,364 30 12/8 260 3 783 0,113 0,076 70-200-04-01-02
5/16 7,94 0,313 - 1,00 0,039 10,90 0,429 40 15/8 230 3 347 0,135 0,091 70-200-05-01-02
3/8 9,53 0,375 - 1,00 0,039 12,50 0,492 55 22/8 200 2 910 0,153 0,103 70-200-06-01-02
1/2 12,70 0,500 - 1,00 0,039 15,60 0,614 85 33/8 160 2 328 0,240 0,161 70-200-08-01-02
5/8 15,88 0,625 - 1,30 0,051 19,10 0,752 110 43/8 130 1 892 0,292 0,196 70-200-10-01-02
3/4 19,05 0,750 - 1,30 0,051 22,05 0,868 145 56/8 92 1 339 0,344 0,231 70-200-12-01-02
1 25,40 1,000 - 1,50 0,059 28,80 1,134 260 102/8 69 1 004 0,470 0,315 70-200-16-01-02
Средна стена, единична оплетка (MW, SB), също наричана Hyperline SB
Диапазонът на Hyperline MW, SB отговаря на или надвишава стандарта SAE 100R14.

Размер на отвора (номинален)
BB=голям отвор

 Размер на отвора (действителен) Реф. вътрешен диаметър (ако има такъв) Дебелина на стената на PTFE тръбата Външен диаметър на оплетката Минимален радиус на огъване Максимално работно налягане Тегло на единица дължина *Номер на част
mm in mm in mm in mm in Бара Psi Kg/mt Lbs/Ft
1/16 BB 2,0 0,079 -2 1,00 0,040 5,00 0,197 13 1/2 450 6 500 0,045 0,030 70-300-02-01-02
1/8 BB 3,5 0,138 -3 1,00 0,040 6,45 0,254 20 3/4 350 5 076 0,070 0,047 70-300-03-01-02
3/16 BB 5,0 0,200 -4 0,76 0,030 7,65 0,301 45 13/4 290 4 206 0,078 0,052 70-400-03-01-02
1/4 BB 6,7 0,264 -5 0,76 0,030 9,30 0,366 60 23/8 240 3 480 0,110 0,074 70-400-04-01-02
5/16 BB 8,4 0,335 -6 0,76 0,030 10,72 0,422 70 23/4 220 3 190 0,136 0,091 70-400-05-01-02
3/8 BB 10,0 0,394 -7 0,76 0,030 12,75 0,500 80 3 190 2 755 0,166 0,111 70-400-06-01-02
1/2 BB 13,3 0,536 -10 0,76 0,030 16,35 0,644 130 5 150 2 175 0,210 0,141 70-400-08-01-02
5/8 BB 16,5 0,654 -12 0,84 0,033 19,50 0,768 163 61/2 130 1 885 0,280 0,188 70-400-10-01-02
3/4 BB 19,8 0,780 - 1,00 0,040 22,50 0,860 180 7 110 1 595 0,327 0,219 70-400-12-01-02
1 BB 26,4 1,040 - 1,00 0,040 30,10 1,190 230 9 80 1 160 0,524 0,351 70-400-16-01-02
* За антистатична степен добавете 10 към 3-цифрения номер на частта, напр. 70-100- става 70-110 * За антистатична степен добавете 10 към 3-цифрения номер на частта, напр. 70-100- става 70-110

Спецификации

Технически спецификации

Стандартна стена, маркучи с единична оплетка от неръждаема стоманаСредна стена, маркучи с единична оплетка от неръждаема стоманаТежка стена, маркучи с единична оплетка от неръждаема стоманаСтандартна стена, маркучи с двойна оплетка от неръждаема стоманаСредна стена, маркучи с двойна оплетка от неръждаема стоманаТежка стена, маркучи с двойна оплетка от неръждаема стомана
Номинален размер на отвора5 - 25 mm (0.1875 - 1 in) 1.5 - 25 mm (0.0625 - 1 in) 3 - 25 mm (0.125 - 1 in) 3 - 25 mm (0.125 - 1 in) 1.5 - 25 mm (0.0625 - 1 in) 3 - 50 mm (0.125 - 2 in)
Реален вътрешен диаметър4.76 - 25.4 mm (0.188 - 1 in)  2 - 26.4 mm (0.079 - 1.04 in)  3.17 - 25.4 mm (0.125 - 1 in)  3.17 - 25.4 mm (0.125 - 1 in)  2 - 26.4 mm (0.079 - 1.04 in)  3.17 - 50.8 mm (0.125 - 2 in)
Външен диаметър7.4 - 28.15 mm (0.291 - 1.108 in) 5 - 30.1 mm (0.197 - 1.19 in) 6.1 - 28.8 mm (0.24 - 1.134 in) 6.85 - 29.6 mm (0.27 - 1.165 in) 6 - 31.7 mm (0.236 - 1.249 in) 7.05 - 56.4 mm (0.278 - 2.221 in)
Макс. работно налягане265 bar (2910 psi) 450 bar (6500 psi) 290 bar (4220 psi) 360 bar (5238 psi) 540 bar (7800 psi) 350 bar (5093 psi)
Налягане на разрушаване165 - 795 bar (2400 - 8,730 psi) 240 - 1,350 bar (3480 - 19,500 psi) 207 - 870 bar (3012 - 12,660 psi) 210 - 1,080 bar (3057 - 15,714 psi) 300 - 1,620 bar (4200 - 23,400 psi) 120 - 1,050 bar (1746 - 15,279 psi)
Сертифициране и съответствие3.1 Проследяемост, EN16643:2016, FDA (материали), SAE J1401, SAE J1737, TS 16949:2016 3.1 Проследяемост, EN16643:2016, FDA (материали), SAE J1401, SAE J1737, TS 16949:2016 3.1 Проследяемост, EN16643:2016, FDA (материали), SAE J1401, SAE J1737, TS 16949:2016 3.1 Проследяемост, EN16643:2016, FDA (материали), SAE J1401, SAE J1737, TS 16949:2016 3.1 Проследяемост, EN16643:2016, FDA (материали), SAE J1401, SAE J1737, TS 16949:2016 3.1 Проследяемост, EN16643:2016, FDA (материали), SAE J1401, SAE J1737, TS 16949:2016
Работна температура-73 °C до 260 °C (-100 °F до 500 °F)  -73 °C до 260 °C (-100 °F до 500 °F)  -73 °C до 260 °C (-100 °F до 500 °F)  -73 °C до 260 °C (-100 °F до 500 °F)  -73 °C до 260 °C (-100 °F до 500 °F)  -73 °C до 260 °C (-100 °F до 500 °F)
Радиус на огъване40 - 300 mm (1.625 - 11.875 in)  13 - 230 mm (0.5 - 9 in)  20 - 260 mm (0.875 - 10.25 in)  20 - 270 mm (0.875 - 10.75 in)  11 - 210 mm (0.5 - 8.25 in)  18 - 1,200 mm (0.75 - 47.25 in)
Тегло на единица дължина 0.08 - 0.43 kg/m0.045 - 0.524 kg/m0.068 - 0.47 kg/m0.1 - 0.7 kg/m0.075 - 0.83 kg/m0.108 - 1.61 kg/m
Тегло на единица дължина 0.054 - 0.288 фунт/фут0.03 - 0.351 фунт/фут0.046 - 0.315 фунт/фут0.067 - 0.469 фунт/фут0.05 - 0.55 фунт/фут0.072 - 1.079 фунт/фут
Тип на оплеткатаЕдиничен Единичен Единичен Двоен Двоен Двоен
КапакEPDM гума, Sarlink, Гъвкаво PVC, Найлон II, Силиконова гума, Хитрел EPDM гума, Sarlink, Гъвкаво PVC, Найлон II, Силиконова гума, Хитрел EPDM гума, Sarlink, Гъвкаво PVC, Найлон II, Силиконова гума, Хитрел EPDM гума, Sarlink, Гъвкаво PVC, Найлон II, Силиконова гума, Хитрел EPDM гума, Sarlink, Гъвкаво PVC, Найлон II, Силиконова гума, Хитрел EPDM гума, Sarlink, Гъвкаво PVC, Найлон II, Силиконова гума, Хитрел
Краен фитингPTFE крайни фитинги, Хидравлични задни фитинги PTFE крайни фитинги, Хидравлични задни фитинги PTFE крайни фитинги, Хидравлични задни фитинги PTFE крайни фитинги, Хидравлични задни фитинги PTFE крайни фитинги, Хидравлични задни фитинги PTFE крайни фитинги, Хидравлични задни фитинги
Устойчивост на вакуумВакуумно устойчив на -0,9 бара Вакуумно устойчив на -0,9 бара

Конструктивни материали

Облицовка на тръбаHPG PTFE, Антистатичен PTFE, Естествен PTFE
Оплетка от проводникАрамидно влакно, Неръждаема стомана

Документация

Брошури

  1. Smoothbore technical brochure (EN).pdf
    PDF - 1,2mb

Спецификации

  1. Standard wall, single braid hoses datasheet (BG).pdf
    PDF - 316,1kb
  2. Standard wall, double braid hoses datasheet (BG).pdf
    PDF - 316,4kb
  3. Medium wall, single braid hoses datasheet (BG).pdf
    PDF - 316,1kb
  4. Heavy wall, single braid hoses datasheet (BG).pdf
    PDF - 316,5kb
  5. Heavy wall, double braid hoses datasheet (BG).pdf
    PDF - 316,9kb
  6. Medium wall, double braid hoses datasheet (BG).pdf
    PDF - 316,4kb

Други ресурси

  1. configure-for-abrasion.pdf
    PDF - 232,1kb
  2. configure-for-bend.pdf
    PDF - 164,2kb
  3. length-calculation.pdf
    PDF - 192,4kb
  4. special-usage-conditions-smth.pdf
    PDF - 136,6kb

Опции и аксесоари

Оплетки, покрития и външни защити

Маркуч
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Само тръба - TO ✔       ✔   ✔ ✔ ✔
Неръждаема стомана - SS ✔       ✔   ✔ ✔ ✔
Гумено покритие - RC ✔     ✔ ✔ ✔
Оплетка от полипропилен - PB ✔       ✔
Втвърден с платина - SI ✔ ✔ ✔ ✔ ✔
Оплетки
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Опция от пластична гума         ✔   ✔ ✔
Aramid               ✔
Оплетка от Kynar         ✔
Оплетка от Hastelloy         ✔
Синя EPDM ✔     ✔ ✔
Черна EPDM ✔       ✔ ✔
Външни защити
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Предпазна втулка Safeguard - SG ✔ ✔ ✔ ✔ ✔ ✔
Износоустойчив пръстен - SR ✔ ✔ ✔ ✔ ✔ ✔
Предпазна спирала - PC ✔ ✔ ✔ ✔ ✔ ✔
Крайна защита от двойно гумено покритие - RC300 ✔   ✔ ✔ ✔ ✔
Крайна защита от двойно гумено покритие - DBK300 ✔       ✔   ✔ ✔ ✔



Крайни фитинги

  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Фитинги с въртящ се фланец - без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Фитинги с въртящ се фланец - с облицовка ✔     ✔ ✔ ✔
Фитинги със зъбец и жлеб мъжки без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Фитинги със зъбец и жлеб мъжки с облицовка ✔     ✔ ✔ ✔
Фитинги със зъбец и жлеб женски без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Фитинги със зъбец и жлеб женски с облицовка ✔     ✔ ✔ ✔
Санитарни фитинги Triclamp с облицовка от PTFE и развалцовани ✔     ✔ ✔
Санитарни фитинги Triclamp - без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Санитарни и мини санитарни ✔ ✔ ✔ ✔ ✔ ✔
Санитарни фитинги Triclamp - фитинг с 90° коляно ✔ ✔ ✔ ✔ ✔ ✔
DIN 11851 / SMS фитинги - облицовка от PTFE ✔     ✔ ✔
DIN 11851 фитинги - без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Женски фитинги RJT- без облицовка ✔ ✔ ✔ ✔ ✔ ✔
Фитинги с резба BSP и NPT - фитинги NPT и BSPT ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Фитинг с резба BSP и NPT - женски фитинги BSP 60° с конусно легло ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
JIC фитинги ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
PTFE фитинги за потапяща се тръба ✔ ✔ ✔ ✔ ✔
3-A санитарни фитинги ✔ ✔ ✔ ✔
Фитинг с 90° коляно ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Фитинги за вертикална пръба с жлебове ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Женски/мъжки фитинги IDF- без облицовка ✔ ✔ ✔ ✔ ✔
ENCAP фитинги ✔ ✔ ✔ ✔ ✔
PTFE крайни или хидравлични фитинги             ✔ ✔ ✔
PTFE крайни фитинги         ✔   ✔ ✔ ✔

Как да поръчате

Укажете всички изисквания в поръчката показана по-долу:

  1. Количество
  2. Размер на маркуча
  3. Облицовка от PTFE
  4. Оплетка
  5. Външно покритие
  6. Система за защита
  7. Дължина
  8. Крайни фитинги
Пример
Писмено описание 1/4” VH1, HPG, AS, RC (син)
Номера на частите Част № 70-310-03-01-02, PVC прозрачно синьо



Специални изисквания:

  • Структура на маркуча
  • Информация за обозначаване с етикет
  • Сертифициране
  • Специално тестване

Укажете с пълно писмено описание при запитване или поръчка:

Класове на маркуча

Облицовка от PTFE Оплетки Гумени покрития
Естествено (GP) 316 неръждаема стомана (SS) Покрития от пластична гума
Антистатично (AS)



Дължини на отрязване на Smoothbore

Маркучът Aflex също така може да достави като маркуч Smoothbore (с smoothbore) в готови за сглобяване предварително отрязани дължини, като оплетката в краищата е отгрята и отрязана, така че отрязаните краища да не се издуват. Това улеснява плъзгането на накрайниците върху краищата на маркума при сглобяването.

Това може да се приложи за всички размери до 1” отвор на маркуч Smoothbore с единична оплетка за минимални количества от 500+ дължини. Минимална дължина на отрязване 60 мм (23/8”), дължини отрязани с точност от 1,5 мм (1/16”).

Налични външни защити - виж страницата за оплетка, покрития и крайни фитинги.

Дължина и ограничения на възел Smoothbore

МИНИМАЛНИ ДЪЛЖИНИ БЕЗ ВКЛЮЧВАНЕ НА ФИТИНГИ.

Дължина на маркуча + крайни фитинги = Обща дължина на възела (от чело на уплътнение до чело на уплътнение)

Дължини изготвени според изискване на клиента.

Допуск +11/2%/-0 %. По-тесни допуски могат да бъдат налични след специална поръчка.

Крайни фитинги

Диапазон на дължината на наличните “стандартни” крайни фитинги.

Специална поръчка ­ нестандартни класове от неръждаема стомана или материали като Hastelloy или Monel.

Еквиваленти на спецификацията
Клас BS
Британски стандарт		 AISI
Американски стандарт или
C = клас отливка		 EN
Европейски стандарт
316L SS BS 316 S11 AISI 316 L EN1.4404
316C SS BS 316 C16 CF8M EN 1.4408
304 SS BS 304 S15 AISI 304 EN 1.4301
